商品の詳細:
お支払配送条件:
|
| 指揮者: | IEC 60228 によるアルミニウム導体Cl.2 | 断熱装置: | 90℃定格のXLPE（架橋ポリエチレン） |
|---|---|---|---|
| 利点: | 耐腐蝕性 | 電圧: | 中等電圧 |
| 動作温度: | 90度 | 蓋: | PVCまたはFR-PVC型 ST2からIEC 60502まで,黒 |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 耐摩耗性 XLPE ケーブル,盛華ケーブル XLPE 絶縁ケーブル,15kV XLPE 絶縁ケーブル |
||

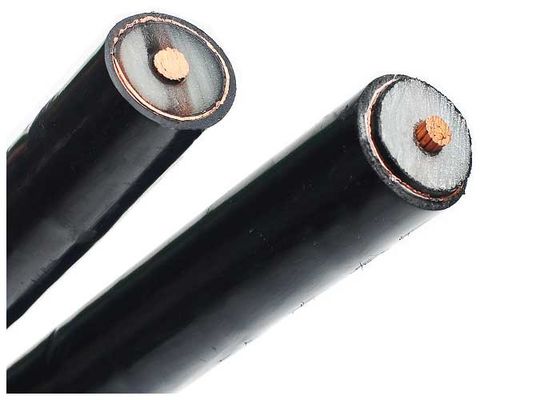

中電圧XLPE絶縁電力ケーブル 8.7/15kV 耐腐食性
電力の信頼性とインフラの長寿命が不可欠な産業において、中国のトップケーブルメーカーにランクインし、30カ国以上に輸出実績を持つ上海申華ケーブルグループは、8.7/15kV XLPE絶縁電力ケーブルで優れた技術を提供しています。中電圧用途向けに設計されたこれらのケーブルは、高度な耐腐食性、比類のない熱安定性、および国際規格への準拠を兼ね備え、堅牢な配電ネットワークの基盤となっています。
Shenghuaのケーブルは、過酷な環境を克服するために精密なエンジニアリングを活用しています。
この設計により、石油化学プラント、沿岸地域、鉱山での耐用年数が50年以上延長されます。
Shenghuaは、厳格な国際ベンチマークを遵守しています。
電力網：直接埋設可能な地下配電ネットワーク
技術仕様：性能の定量化
導体（mm²）
| 絶縁厚さ（mm） | 最大DC抵抗（Ω/km） | 定格電流（A） | 3 × 120 |
|---|---|---|---|
| 24/2.52 | 3.8 | 30.5 | 3 × 240 |
| 48/2.52 | 3.8 | 30.5 | 3 × 400 |
| 61/2.97 | 3.8 | 485（空気）/ 440（土壌） | より大きな断面積（例：400mm²）は、485Aの負荷を必要とする変電所や重工業をサポートします。 |
Shenghuaケーブルグループを選ぶ理由
このケーブルは、配電ネットワークや産業設備などの固定設置に使用されます。ケーブルダクト、トレンチ、または地中に直接埋設できます。
XLPE絶縁電力ケーブルの構造
導体スクリーン：半導体
絶縁：90℃定格のXLPE（架橋ポリエチレン）
絶縁スクリーン：半導体
スクリーン：銅テープ
シース：PVCまたはFR-PVCタイプST2（IEC 60502準拠）、黒色
XLPE絶縁電力ケーブルの規格
国際規格：IEC 60502-2、IEC 60228、
中国規格：GB/T 12706、（ZR-YJVのみGB/T 18380-3）
その他の規格（BS、DIN、ICEAなど）はご要望に応じて対応
技術データ
定格電圧：8.7/15kV
最高導体温度：通常（90℃）、緊急時（130℃）、または短絡時（5秒以内250℃）の条件。
最低周囲温度：0℃、設置後、ケーブルが固定されている場合のみ
最小曲げ半径：単心ケーブルの場合は20 x ケーブルOD
多心ケーブルの場合は15 x ケーブルOD
証明書
CE、RoHS、KEMAなど、ご要望に応じて
商用アイテム：MOQ：200m
支払条件：生産前に30％T/T、納品前に70％T/T
梱包：木製鉄ドラム
XLPE絶縁電力ケーブルの仕様
公称導体断面積
| 導体のストランド数/直径 | 絶縁厚さ | シース厚さ | 概算OD | 概算 |
重量 最大DC導体抵抗（20℃） |
試験電圧AC | 定格電流 | mm2 | |
| pc/mm | mm | (mm) | (mm) | kg/km | Ω/km | kV/5分 | 空気中（A） | 土壌中（A） | 3 × 25 |
| 7/2.14 | 4.5 | 3.8 | 46.0 | 2072 | 1.2 | 30.5 | 485 | 100 | 3 × 35 |
| 7/2.52 | 4.5 | 3.8 | 48.0 | 2334 | 0.868 | 30.5 | 485 | 120 | 3 × 50 |
| 10/2.52 | 4.5 | 3.8 | 51.0 | 2598 | 0.641 | 30.5 | 485 | 140 | 3 × 70 |
| 14/2.52 | 4.5 | 3.8 | 55.0 | 2895 | 0.443 | 30.5 | 485 | 3 × 95 | 3 × 95 |
| 19/2.52 | 4.5 | 3.8 | 58.0 | 3462 | 0.32 | 30.5 | 485 | 210 | 3 × 120 |
| 24/2.52 | 4.5 | 3.8 | 61.0 | 3888 | 0.253 | 30.5 | 485 | 3 × 150 | 3 × 150 |
| 30/2.52 | 4.5 | 3.8 | 64.0 | 4416 | 0.206 | 30.5 | 485 | 260 | 3 × 185 |
| 37/2.52 | 4.5 | 3.8 | 68.0 | 4935 | 0.164 | 30.5 | 485 | 300 | 3 × 240 |
| 48/2.52 | 4.5 | 3.8 | 73.0 | 5712 | 0.125 | 30.5 | 485 | 345 | 3 × 300 |
| 61/2.52 | 4.5 | 3.8 | 77.0 | 6577 | 0. 1 | 30.5 | 485 | 390 | 3 × 400 |
| 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 | |
