商品の詳細:
お支払配送条件:
|
| タイプ: | XLPEは送電線を絶縁した | 特徴: | 低電圧 |
|---|---|---|---|
| コントロール画面:: | 半導体 | サンプル: | 無料 |
| 隔熱色: | 黄色い、青い | アドバンテージ: | 耐磨性 |
| 蓋: | PVCまたはFR-PVC型 ST2からIEC 60502まで,黒 | 画面: | 銅テープ |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 36Kv XLPE 絶縁電源ケーブル,耐磨性XLPE 断熱電源ケーブル,低電圧Xlpeは送電線を絶縁した |
||
低電圧XLPE絶縁電源ケーブル21/35（36）kV耐摩耗性
エネルギー効率とインフラストラクチャの耐久性が最も重要な時代において、上海Shenghuaケーブルグループは、21/35kV XLPE断熱電源ケーブルで最先端のソリューションを提供します。低電圧用途向けに設計されたこれらのケーブルは、優れた電気性能、例外的な耐摩耗性、グローバル基準へのコンプライアンスを組み合わせて、最新の電力トランスミッションネットワークに理想的な選択肢を作成します。
Shenghuaのケーブルは厳しい運用上の需要の下で優れています：
これらの特性により、産業植物から塩分が高い沿岸地域や塩分や化学物質への曝露がある沿岸地域までの寿命が保証されます。
すべてのShenghua XLPEケーブルは精密に設計されています：
この設計は、従来のPVCケーブルと比較してエネルギー損失を30％最小化し、50年を超えてサービス寿命を延長します
Shenghuaは、厳しい国際基準を順守しています。
Shenghuaの4コアアルミニウムケーブルの重要なデータ：
| 指揮者（mm²） | 絶縁厚（mm） | マックス。 DC抵抗（ω/km） | 現在の評価（a） |
|---|---|---|---|
| 4×120 | 1.2 | 0.253 | 220（AIR） / 240（土） |
| 4×240 | 1.7 | 0.125 | 345（Air） / 355（土） |
| 4×400 | 2.0 | 0.078 | 445（空気/土壌） |
より高い断面（例えば、400mm²）は、データセンターまたはグリッド変電所で効率的な電力伝達を可能にします。
Shenghuaのケーブルはグローバルに信頼されています：
XLPE絶縁電源ケーブルアプリケーション
この製品は、電力の送信ラインで使用されています。優れた電気的な機械的特性を備えているだけでなく、化学腐食、熱老化、環境ストレスに対する強力な耐性もあります。

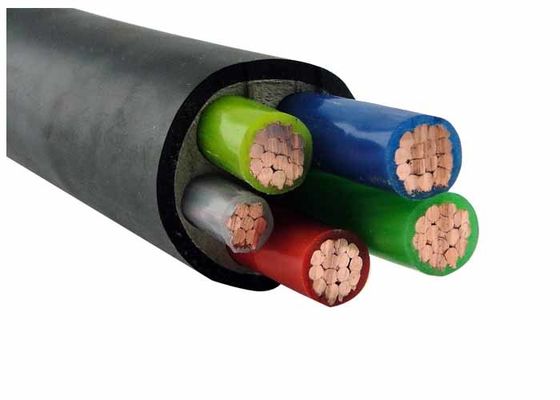

XLPE絶縁電源ケーブル構造
導体：IEC 60228に従って、コンパクトストランドアルミニウム導体、Cl.2
断熱：XLPE（架橋ポリエチレン）は90 oc
シース：PVCまたはFR-PVCタイプST2からIEC 60502、ブラック
XLPE絶縁電源ケーブル標準
国際：IEC 60502-1、IEC 60228、
中国：GB/T 12706、（ZR-YJLVのみのGB/T 18380-3）
リクエストに応じて、BS、DIN、ICEAなどのその他の標準
XLPE絶縁電源ケーブル技術データ
定格電圧：21/35（36）kV
最大導体温度：通常（90 oc）、緊急（130oc）または短絡条件は5秒以内（250°）条件ではありません。
分周囲温度。 0 oc、インストール後、ケーブルが固定位置にある場合にのみ
分曲げ半径：シングルコア用の20 xケーブルOD
マルチコア用の15 xケーブルOD
XLPE絶縁電源ケーブル仕様
| nom。導体の断面 | ストランドNo./dia。導体の | 断熱の厚さ | 鞘の厚さ | 約od | 約 重さ | マックス。導体のDC耐性（20℃） | 電圧ACのテスト | 現在の評価 | |
| mm2 | PC/mm | mm | mm | （mm） | kg/km | ω /km | KV/5分 | 空気（a） | 土壌（a） |
| 4×4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4×6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4×10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4×16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4×25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4×35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4×50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4×70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4×95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4×120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949年 | 0.253 | 3.5 | 220 | 240 |
| 4×150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4×185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4×240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4×300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4×400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
