上海申華ケーブル 3.5KV 5芯撚りXLPE絶縁電力ケーブル

商品の詳細:

起源の場所:	中国上海
ブランド名:	SHANCABLE
証明:	ISO,CE,IEC,TUV,KEMA
モデル番号:	YJV 0.6-1kV

お支払配送条件:

最小注文数量:	交渉可能
価格:	交渉可能
パッケージの詳細:	木製の太鼓
受渡し時間:	10日
支払条件:	L/C、T/T
供給の能力:	100km/週

連絡先

詳細製品概要

指揮者:	IEC 60228 による2級銅導体	断熱装置:	XLPE
蓋:	PVCまたは難燃性PVC	試験電圧:	3.5KV/5分
核:	5中心	適用する:	地下,工業,建設
株式会社:	シェンフアグループ	ブランド:	Shケーブル
ハイライト:	架橋ポリエチレン絶縁電力ケーブル , 3.5kV 架橋ポリエチレン絶縁電力ケーブル

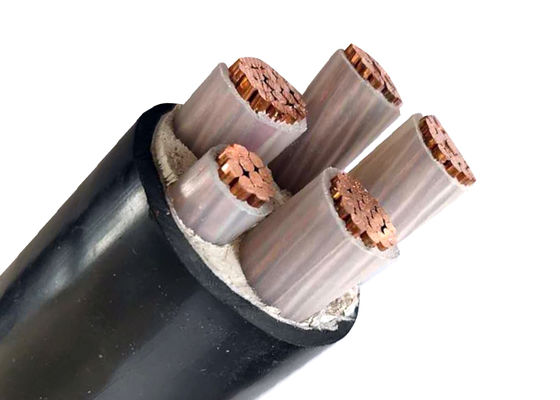

五芯撚り銅導体 XLPE 絶縁電力ケーブル 5Cx185 SQMM

複雑なネットワークに電力を供給：上海申華の産業用信頼性のための5芯XLPEケーブル

自動化された工場から高層ビルの配電まで、ミッションクリティカルな電気システムでは、安定した安全なエネルギー伝送が不可欠です。上海申華ケーブルグループは、撚り銅導体、多層保護、および電圧安定性と安全性が最優先される0.6/1kV用途向けに、業界をリードする熱性能を備えた5Cx185 SQMM XLPE絶縁電力ケーブルで回復力を実現しています。

5芯の利点：要求の厳しい負荷に対する精密なエンジニアリング

申華の5芯設計は、複雑な電力ネットワークに比類のないバランスを提供します。

導体の卓越性：
- 185mm² 撚り銅 (IEC 60228 Class 2) は、最適な導電率 (0.0991 Ω/km) と柔軟性を保証します。これは、高電流相 (3芯) + 中性線/アース線 (2芯) に不可欠です。
- 低インピーダンス：アルミニウム相当品よりも18%低い抵抗で、長距離設置でのエネルギー損失を最小限に抑えます。
トリプル保護絶縁：
- XLPEコア：250℃の短絡スパイク (5秒) と連続90℃運転に耐えます。PVCよりも40%高い熱許容度。
- FR-PVCシース：難燃性 (GB/T 18380-3) は、トンネルや工業プラントでの火災の延焼を抑制します。
機械的復元力：
- 15×直径の曲げ半径 (単芯の場合は20×) により、混雑したダクトやケーブルトレイ内での柔軟な配線が可能になります。

性能ベンチマーク：申華が優位性を示す場所

パラメータ	5Cx185仕様	競争上の優位性
定格電流	375A (空気) / 390A (土壌)	重機 (CNCシステム、コンプレッサーなど) をサポート 4
試験電圧	3.5kV/5分 (IEC 60502-1)	安全基準を40%上回る 4
重量	8,101 kg/km	堅牢でありながら、鋼鉄装甲相当品よりも25%軽量 3
動作範囲	-20℃～+90℃	北極圏から砂漠のソーラーファームまで、中断のない性能 2

5芯の信頼性を要求する用途

産業オートメーション：
5芯構成は、自動車/ロボット工場の3相モーター+制御回路を安定させ、電磁干渉を排除します。
高層ビルの配電：
LSZHシースオプション (RoHS準拠) は、火災時の有毒ガスを削減します。病院や商業タワーに不可欠です。
再生可能エネルギー変電所：
XLPEはUV/塩害に強く、銅導体は風力/太陽光インバーターからの185mm²のサージに対応します。

なぜ世界のエンジニアが申華を信頼するのか

29年以上の専門知識：中国全土に6つの製造拠点があり、ISO 9001/14001およびKEMA認証取得済みの生産体制
迅速なカスタマイズ：
- コア (1～5)、電圧 (0.6kV～35kV)、アーマリング (STA/SWA)、およびシース (PVC/LSZH/FR-PVC) をカスタマイズ
- MOQ 200m + 7～15日の納期。緊急の改修に最適
グローバルコンプライアンス：
CE、RoHS、GB/T 12706、およびASTM/BS/DIN規格。60か国以上で承認されています。

用途

屋内および屋外での敷設用。設置中のある程度の引張力に耐えることができますが、外部からの機械的力には耐えられません。磁性ダクト内での単芯ケーブルの敷設は許可されていません。

規格

国際規格：IEC 60502-1、IEC 60228、VDE、ASTM、JS、BS

中国規格：GB/T 12706 (ZR-YJVのみGB/T 18380-3)

その他の規格（BS、DIN、ICEAなど）はご要望に応じて

技術データ

定格電圧：0.6/1kV

最高導体温度：通常時 (90℃)、非常時 (130℃) または短絡時5秒以内 (250℃) の条件。

最低周囲温度0℃、設置後、ケーブルが固定されている場合のみ

最小曲げ半径：単芯の場合はケーブル外径の20倍

多芯の場合はケーブル外径の15倍

証明書

CE、RoHS、KEMAなど、ご要望に応じて

商用アイテム：MOQ：200m

支払条件：生産前に30% T/T、納品前に70% T/T

梱包：木製鉄ドラム

仕様

導体の公称断面積	導体のストランド数/直径	絶縁厚さ	シース厚さ	概算外径	概算重量	導体の最大DC抵抗 (20℃)	試験電圧AC	定格電流
mm2	pc/mm	mm	mm	(mm)	kg/km	Ω/km	kV/5分	空気中 (A)	土壌中 (A)
5 × 4	1/2.25	0.7	1.8	14.5	349	4.61	3.5	34	45
5 × 6	1/2.76	0.7	1.8	15.8	460	3.08	3.5	43	57
5 × 10	7/1.38	0.7	1.8	19.0	699	1.83	3.5	60	77
5 × 16	7/1.78	0.7	1.8	22.0	1013	1.15	3.5	83	105
5 × 25	7/2.14	0.9	1.8	25.0	1566	0.727	3.5	105	125
5 × 35	7/2.52	0.9	1.9	28.0	2083	0.524	3.5	125	155
5 × 50	10/2.52	1.0	2.0	31.0	2921	0.387	3.5	160	185
5 × 70	14/2.52	1.1	2.1	36.0	3974	0.268	3.5	200	225
3 × 4+ 2 × 2.5	1/2.25+1/1.38	0.7	1.8	13.9	309	4.61	3.5	34	45
3 × 6+ 2 × 4	1/2.76+1/2.25	0.7	1.8	15.3	413	3.08	3.5	43	57
3 × 10+ 2 × 6	7/1.38+1/2.8	0.7	1.8	17.7	603	1.83	3.5	60	77
3 × 16+ 2 × 10	7/1.78+7/1.38	0.7	1.8	20.7	888	1.15	3.5	83	105
3 × 25+ 2 × 16	7/2.14+7/1.78	0.9	1.8	24.0	1342	0.727	3.5	105	125
3 × 35+ 2 × 16	7/2.52+7/1.78	0.9	1.8	25.7	1647	0.524	3.5	125	155
3 × 50+ 2 × 25	10/2.52+7/2.14	1.0	1.9	28.8	2386	0.387	3.5	160	185
5 × 6	1/2.76	0.7	1.8	15.8	460	3.08	3.5	43	57
3 × 70+ 2 × 35	14/2.52+7/2.52	1.1	2.0	32.4	3201	0.268	3.5	200	225
3 × 95+ 2 × 50	19/2.52+10/2.52	1.1	2.1	35.6	4269	0.193	3.5	245	270
3 × 120+ 2 × 70	24/2.52+14/2.52	1.2	2.3	41.1	5437	0.153	3.5	285	310
3 × 150+ 2 × 70	30/2.52+14/2.52	1.4	2.4	43.6	6519	0.124	3.5	325	345
3 × 185+ 2 × 95	37/2.52+19/2.52	1.6	2.5	49.1	8101	0.0991	3.5	375	390
3 × 240+ 2 × 120	48/2.52+24/2.52	1.7	2.7	54.2	10340	0.0754	3.5	440	450
3 × 300+ 2 × 150	61/2.52+30/2.52	1.8	2.8	55.6	12810	0.0601	3.5	505	515
4 × 10+ 1 × 6	7/1.38+1/2.8	0.7	1.8	18.3	649	1.83	3.5	60	77
4 × 16+ 1 × 10	7/1.78+7/1.38	0.7	1.8	21.1	965	1.15	3.5	83	105
4 × 25+ 1 × 16	7/2.14+7/1.78	0.9	1.8	24.5	1456	0.727	3.5	105	125
4 × 35+ 1 × 16	7/2.52+7/1.78	0.9	1.8	26.9	1863	0.524	3.5	125	155
4 × 50+ 1 × 25	10/2.52+7/2.14	1.0	1.9	28.8	2633	0.387	3.5	160	185
4 × 70+ 1 × 35	14/2.52+7/2.52	1.1	2.0	32.4	3565	0.268	3.5	200	225
4 × 95+ 1 × 50	19/2.52+10/2.52	1.1	2.1	35.6	4735	0.193	3.5	245	270
4 × 120+ 1 × 70	24/2.52+14/2.52	1.2	2.3	41.1	5977	0.153	3.5	285	310
4 × 150+ 1 × 70	30/2.52+14/2.52	1.4	2.4	43.6	7276	0.124	3.5	325	345
4 × 185+ 1 × 95	37/2.52+19/2.52	1.6	2.5	49.1	9055	0.0991	3.5	375	390
4 × 240+ 1 × 120	48/2.52+24/2.52	1.7	2.7	54.2	11567	0.0754	3.5	440	450
4 × 300+ 1 × 150	61/2.52+30/2.52	1.8	3.1	66.3	14321	0.0601	3.5	505	515
