商品の詳細:
お支払配送条件:
|
| 製品名: | MV装甲ケーブル | 断熱装置: | XLPE |
|---|---|---|---|
| 装甲: | 鋼鉄テープ 鋼鉄ワイヤ | 指揮者: | 銅アルミニウム |
| 核: | スリーコア | スタンダード: | IEC、BSは、VDEある |
| 保証: | 2年 | 無料サンプル: | はい |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 6.6KV 鋼線装甲電気ケーブル,鋼線装甲電気ケーブル |
||
鉄鋼プラントから洋上風力発電所まで、高電圧産業のエコシステムにおいて、電気的復元力は単に重要なのではなく、不可欠です。上海盛華ケーブルグループは、6.6kV～35kVの屋外、地下、および機械的ストレス、EMI、極端な温度が運用継続性を脅かす産業用途向けに設計された、スチールワイヤー装甲（SWA）電気ケーブルで、ミッションクリティカルな電力セキュリティを提供します。
盛華のSWAケーブルは、産業上の危険を克服するために、細心の注意を払って層状に設計されています。
主な性能指標
| パラメータ | 6/10 kVケーブル | 18/30 kVケーブル |
|---|---|---|
| 試験電圧 | 21 kV/5分 | 63 kV/5分 |
| 曲げ半径 | 15×直径 | 15×直径 |
| 温度範囲 | -20℃～+90℃ | -20℃～+90℃ |
| 短絡 | 250℃（最大5秒） | 250℃（最大5秒） |
| IEC 60502-2、GB/T 12706.2-2008、BS、DINに準拠 |
産業用電力バックボーン
再生可能エネルギーグリッド
都市インフラ
盛華のケーブルは、以下の認証を超えています。

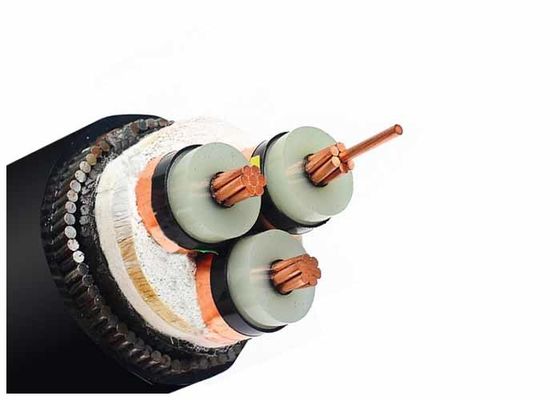

構造
1 ..... 撚り裸銅
2 ..... 半導電性材料の内層
3 ..... 架橋ポリエチレンのコア絶縁
4 ..... 半導電性材料の外層
5 ..... 半導電性テープ
6 ..... 銅線のスクリーン
7 ..... フィラーテープ、糸、または紙
8 ..... 不織布ラッピングテープまたは難燃剤
9 ..... 押出PVC内被覆
10 .... ステンレス鋼テープ装甲
11 .... 全体シース：ポリ塩化ビニル（PVC）またはFR-PVC、PE、LSOH
用途
変電所、開閉ブロック、発電所、産業プラントで使用されます。地中、施設内および施設外、屋外、ケーブル管路、水中での静的用途向けの中電圧電力ケーブル。ケーブルがより大きな機械的ストレスや引張応力にさらされない条件で使用されます。
規格
国際規格：IEC 60502-2、IEC 60228
中国規格：GB/T 12706.2-2008
その他の規格（BS、DIN、ICEAなど）はリクエストに応じて
| 試験電圧 | 6 / 10 kV | [kV] | 21 / 5分 |
| 12 / 20 kV | [kV] | 42 / 5分 | |
| 18 / 30 kV | [kV] | 63 / 5分 | |
| 温度範囲 | 動作中 | -20℃～+90℃ | |
| 固定 | -20℃～+90℃ | ||
| 動作温度 | 短絡 | ℃ | 250 |
| 短絡時間 | 最大 | [秒] | 5 |
| 曲げ半径 | 最小 | x 直径 | 15 |
| 可燃性 | 標準 | EN 50265-2-1 |
*) 梱包：CUT = ドラムまたはリールにさまざまな長さのケーブル、必要な長さに切断可能
MV（6～35kv）電力ケーブルの詳細
YJ：XLPE絶縁
V：PVCシース
32：スチールワイヤー装甲—3芯
22：スチールテープ装甲—3芯
72：アルミニウムワイヤー装甲—1芯
62：ステンレス鋼テープ装甲—1芯
ZR：難燃性
| MV（11kv 15kv 33kv）電力ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | コア数 | 導体断面積（mm2） |
| xlpe絶縁 | 1芯 3芯 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 sq mm |
| Cuコア | ||
| YJV、N2XSY;PVCシース電力ケーブル | ||
| YJV22;スチールテープ装甲、PVCシース電力ケーブル | ||
| YJV32、YJV42;スチールワイヤー装甲、PVCシース電力ケーブル | ||
| Alコア | ||
| YJLV、NA2XSY; PVCシース電力ケーブル | ||
| YJLV22;スチールテープ装甲、PVCシース電力ケーブル | ||
| YJLV32、YJLV42;スチールワイヤー装甲、PVCシース電力ケーブル | ||
証明書
ISO、CE、KEMA、IEC、RoHS、CCC、P3Cなど、リクエストに応じて
梱包と発送
輸出用のすべてのケーブルは、木製ドラムまたは木製およびスチールドラムで適切に梱包および保護されています。梱包材は、ケーブルの重量とサイズによって異なります。適切に梱包されたケーブルドラムが海港に送られた後、20 FTコンテナまたは40 FTコンテナに積み込まれます。すべてのケーブルドラムは、海上輸送中の移動がないように、安全ベルトでしっかりと固定されています。コンテナのサイズは、積載された商品の総重量またはクライアントの要件に応じて選択されます。
サービス
* 当社は、中国における電気ワイヤーおよび電力ケーブルの最大の製造業者の1つであり、20年以上の製造およびマーケティング経験があります。
* OEMを受け入れます。ケーブルのサイズと材料はカスタマイズされています。お客様独自のロゴとデザインを歓迎します。お客様の要件と説明に従って製造します。
* 詳細な製品情報についてはお問い合わせください。12時間以内にフィードバックをお送りします。
