商品の詳細:
お支払配送条件:
|
| 製品名: | 高圧引張装甲 CU ケーブル | 断熱装置: | XLPE |
|---|---|---|---|
| 装甲: | AWA | 指揮者: | 銅 |
| 蓋: | ポリ塩化ビニールのPE、LSOH | 核: | 1つの中心 |
| スタンダード: | IEC、BSは、VDEある | 保証: | 2年 |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | XLPE 断熱型装甲電線,銅の電源ケーブル,高電圧装甲電線 |
||

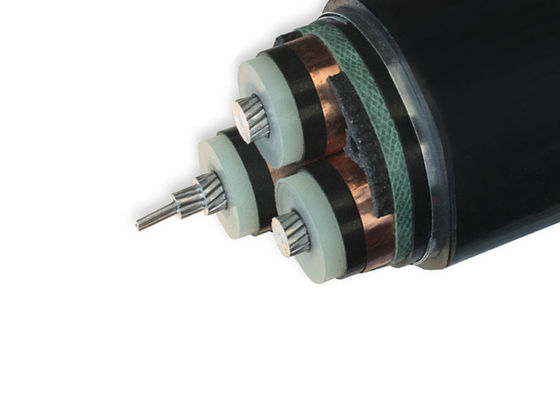

現代のインフラストラクチャの骨組みである トランスフォーマー発電所から地下電力網まで 信頼性は選択肢ではなく 義務です上海シェンフアケーブルグループは,この要求に応えて,銅スクリーンとXLPE保温の先進的なアルミニウム装甲電線を製造しました.最も困難な環境で高電圧 (11kV~33kV) の電源伝送用に設計されています
極端な条件に適した頑丈な構造:
卓越したパフォーマンス指標:
費用対効果の高い長寿:
地下電力網:都市サブステーション用鋼テープ装甲型 (YJV22/YJLV22)
シェンフワワのケーブルは,以下の条件を満たしています.
高圧装甲電源ケーブル 電源ケーブル 詳細
YJ:XLPE隔熱装置
V:PVCカバー
32鋼鉄鉄筋装甲3コア
22鋼鉄テープ装甲3コア
72: アルミワイヤ装甲 核1
62鋼筋のテープ装甲 核
ZR: 耐火性
基準
国際:IEC 60502-2,IEC 60228
中国:GB/T 12706.2-2008
要求に応じて,BS,DIN,ICEAなどの他の規格
| MV ((11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ |
| クーコア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| アル・コア | ||
| YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル |
||
適用:
a. トランスフォーマーステーション,スイッチブロック,電気発電所,工業施設で使用される. 地上,施設内外,屋外における静的適用のための中電圧電源ケーブル,ケーブル運河で水中では,ケーブルがより重い機械的ストレスや張力ストレスにさらされない条件で
b. 外部からの衝撃の影響を避けるため,電導体と隔離体との間に粘着する半導体層を同心銅電導体とともに外押しする.電気フィールドの制限と部分放電への抵抗を保証する.
c. 耐電圧損失因子が非常に低く,使用寿命全体にわたって一定であり,XLPE材料の絶妙な保温特性により,半導体材料の内側と外側のスクリーンで長さでしっかりとスプレーされている (単一のプロセスで挤出されている),ケーブルは高い運用信頼性を持っています.
建設
| 指揮者: | クー丸型アルミ,多線糸付き圧縮 (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295 に準拠するクラス2 |
| 画面内側: | 導体上の外押しした半導体皮革 |
| 隔熱: | XLPE (クロスリンクポリエチレン,最近のマーク:PE-X) 化合物 DIX 8 HRN HD 620 S1 ili 2XI1 DIN VDE 0207 dio 22 に準拠 |
| 外部画面: | 断熱材の上に外押しした半導体皮革,断熱材で長さに沿って結合 (+半導体材料のテープ) |
| コントロールスクリーン: | 銅のテープが反ヘリックスに包まれた |
| フィルター: | フィルラー ストライプ,糸,紙 |
| 包装: | 非織物包装テープや耐火性または防水性 |
| 内部カバー: | エクストルーデッドPVC |
| 装甲: | アルミワイヤ |
| 総容器 | ポリビニル塩化物 (PVC) またはFR-PVC,PE,LSOH |
| カバーの色 | 黒色,赤色,またはカスタマイズ |
技術パラメータ
| 導体の横断面 | 導演の糸番号/dia | 隔熱厚さ | 内部蓋の厚さ | 装甲ワイヤのダイア | 蓋の厚さ | オーダーダース |
およそ 体重 |
最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1 × 50 | 10/2. 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2 だった52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2 だった52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24時間 24時間52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 半分の30です52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2 だった52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2 だった52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2 だった52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2 だった97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3 だった23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
梱包 と 輸送
輸出用のケーブルは,木製のドラムまたは木と鋼のドラムによって十分に梱包され,保護されています.梱包材料は,ケーブルの重量とサイズに依存します.海上港へ送られたすべてのケーブルドラムは安全ベルトでしっかり固定されています. 海上貨物中に動きがないことを確認します.コンテナのサイズは,総積載された貨物の重量または顧客の要求に応じて選択されます..
