製品名: | 装甲/装甲電力ケーブル | 導体の名義面積: | 1.5mm2~1000mm2 |
---|---|---|---|
試験電圧: | 12.5 kV/5分 | スタンダード: | IEC 60502-2 IEC 60228 |
適用する: | 電力配送線,シャフトに設置,地下水道 | 定位電圧: | 3.6/6KV |
株式会社: | シェンフアグループ | ブランド: | Shケーブル |
ハイライト: | アルミ線装甲電気ケーブル,上海申華装甲電気ケーブル,中電圧装甲電気ケーブル |

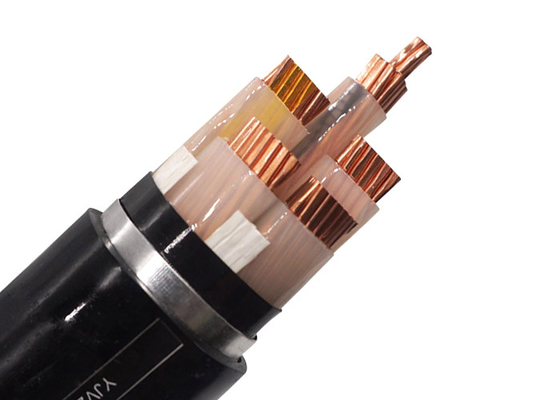

中電圧装甲電気ケーブル、アルミニウム線装甲ケーブル
上海申華ケーブルグループ:過酷な地形向けアルミニウム線装甲(AWA)ケーブルで電力配電に革命を
世界の高圧ケーブル市場が2032年までに893億ドル(CAGR 4.9%)に急増する中、
インフラプロジェクトでは、効率を損なうことなく過酷な環境を克服するケーブルが求められています。上海申華ケーブルグループは、地下シャフト、垂直落下、腐食性環境向けに設計された3.6/6kVアルミニウム線装甲(AWA)ケーブルで、この要求に応えます。従来のケーブルが故障する場所でも。
導体の卓越性
装甲の革新
環境に優しいシース
導体(mm²) | 装甲線(mm) | 概算重量(kg/km) | O.D.(mm) |
---|---|---|---|
37/2.52 | 2.3 | 3,756 | 3756 |
61/2.97 | 50.0 | 6,804 | 6804 |
61/3.23 | 50.0 | 8,094 | 8094 |
完全な仕様:1×25mm²から1×500mm² 6
|
導体:IEC 60228に準拠したコンパクトなストランド銅導体、Cl.2
絶縁:90℃定格のXLPE(架橋ポリエチレン)
内被覆:PVC
装甲:アルミニウム線
シース:IEC 60502に準拠したPVCタイプST2、黒色
コード指定:
YJ:XLPE絶縁
V:PVCシース
72:アルミニウム線装甲
用途:
定格電圧3.6/6KVの配電線での使用に適しています。シャフト、地下水、大きなレベル差での敷設に適しており、外部からの機械的圧力と
適度な引張力に耐えることができます。
規格:
国際規格:IEC 60502、IEC 60228
中国規格:GB/T 12706.1-2008
その他の規格(BS、DIN、ICEAなど)はご要望に応じて対応
技術データ:
定格電圧:0.6 / 1 kV
最大導体温度:通常(90℃)、緊急時(130℃)、または短絡時(5秒以内)(250℃)の条件。
最小周囲温度0℃、設置後、ケーブルが固定されている場合のみ
最小曲げ半径:15 x ケーブルO.D
証明書:
CE、RoHS、CCC、KEMAなど、ご要望に応じて
簡単な技術仕様:
導体の公称断面積
ストランド数/導体径 | 絶縁厚さ | 内シース厚さ | 装甲線の直径 | シース厚さ | 概算O.D. | 概算重量 | mm2 |
pc/mm | mm | (mm) | (mm) | (mm) | (mm) | kg/km | 1×25 |
7/2.14 | 2.5 | 50.0 | 2.0 | 2.0 | 26.0 | 1396 | 1×35 |
7/2.52 | 2.5 | 50.0 | 2.0 | 2.0 | 26.0 | 1550 | 1×50 |
10/2.52 | 2.5 | 50.0 | 2.0 | 2.0 | 26.0 | 1754 | 1×70 |
14/2.52 | 2.5 | 50.0 | 2.0 | 2.0 | 29.0 | 2054 | 1×95 |
19/2.52 | 2.5 | 50.0 | 2.0 | 2.0 | 29.0 | 2367 | 1×120 |
24/2.52 | 2.5 | 50.0 | 2.0 | 2.0 | 2.3 | 2701 | 1×150 |
30/2.52 | 2.5 | 50.0 | 2.0 | 2.3 | 2.3 | 3301 | 1×185 |
37/2.52 | 2.5 | 50.0 | 2.0 | 2.3 | 35.0 | 3756 | 1×240 |
48/2.52 | 2.6 | 1.2 | 2.0 | 2.3 | 38.0 | 4458 | 1×300 |
61/2.52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 | 1×400 |
61/2.97 | 3.0 | 1.3 | 2.5 | 50.0 | 45.0 | 6804 | 1×500 |
61/3.23 | 3.2 | 1.3 | 2.5 | 50.0 | 50.0 | 8094 |
