商品の詳細:
お支払配送条件:
|
| モデル名: | 装甲電源ケーブル | 導体型: | 銅 |
|---|---|---|---|
| サイズ: | 6～1000平方mm | コア番号: | 1 |
| 断熱材: | PVC | 外装色: | 黒色またはカスタマイズ |
| 基準: | IEC/BS/ある/VDE | 保証: | 2 年 |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 単芯装甲電気ケーブル,1kV装甲電気ケーブル,ステンレス鋼テープ装甲ケーブル |
||

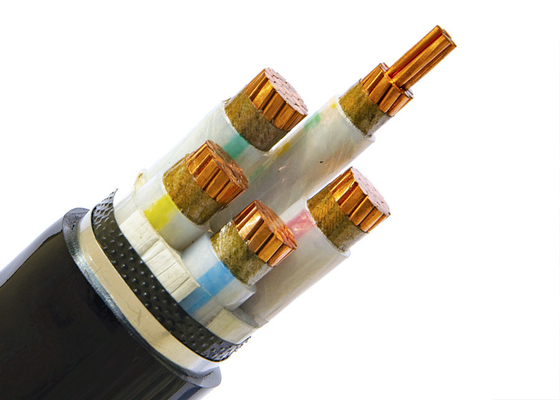

耐久性が持続可能性と出会う場所です シェンフアケーブルの4コア1KV装甲ソリューションでプロジェクトを動かす
耐久性のある環境配慮のインフラを要求する時代に,上海シェンフアケーブル (グループ) 有限会社は先進的な電気ソリューションの世界的リーダーとして登場しています.4コア1KV鋼鉄ワイヤー装甲 (SWA) ケーブルは 軍事レベルの保護と環境革新を組み合わせています.
3層防御システム
グローバルコンプライアンス証明書
遵守する:
高リスク環境で展開する
建設
導体: IEC 60228 に準拠するアニール銅導体
≤6mm2 固体 (クラス1) または鎖状 (クラス2)
>6mm2の線 (クラス2)
柔軟な導体 (クラス5) はオプションです.
隔熱:XLPE (交叉結合ポリエチレン) 75°C
メタリックスクリーン オプション: 銅テープまたは銅ワイヤの編み物 オプション
装甲機はオプションで: 単核ケーブル用アルミワイヤまたは不?? 鋼テープ,多核ケーブル用鋼ワイヤまたは不?? 鋼テープ
蓋:PVCまたはFR-PVC型ST2からIEC60502まで,黒か赤かカスタマイズ
申請
この製品は,電源配送ネットワークの固定ルーティングや電源周波数1kV以下の定位電圧を有する産業機器に適用される.
内外敷設用 設置中に一定の牽引力を耐えられるが,外部の機械的力には耐えられない.
適用基準:IEC/BS/UL/GB規格
基準
国際:IEC 60502,IEC 60228 (FR型のみのIEC 60332-3)
中国:GB/T 12706 (FR型のみのGB/T 18380-3)
要求に応じて,BS,DIN,ICEAなどの他の規格
テクニカルデータ
定数電圧:0.6/1kV低電圧
最大電導体温度: 通常 (75°C),緊急 (130°C) または短回路条件下では5秒 (160°C) 以上.
設置後,ケーブルが固定位置にある場合にのみ,環境温度は0 oC
折りたたみの半径: 装甲なしの単核のケーブルO.Dの20倍
装甲なしのマルチコア用 15xケーブルO.D
装甲付きシングルコア用 15 xケーブルO.D
12 xケーブルO.D 装甲付き多コア
証明書
ISO,CE,KEMA,IEC,RoHS,CCC,P3Cなど,ご希望により
技術パラメータ
| 導体の横断面 | 導演の糸番号/dia | 隔熱厚さ | 内側カバー厚さ | 鋼テープの厚さ | 蓋の厚さ | オーダーダース | 体重 約 | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | ||
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) | |
| 1 × 25 | 7/2. 7/2.14 | 0.9 | 1.0 | 2 × 0 について2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2. 7/2.52 | 0.9 | 1.0 | 2 × 0 について2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2. 10/2.52 | 1.0 | 1.0 | 2 × 0 について2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2 だった52 | 1.1 | 1.0 | 2 × 0 について2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2 だった52 | 1.1 | 1.0 | 2 × 0 について2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24時間 24時間52 | 1.2 | 1.0 | 2 × 0 について2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 半分の30です52 | 1.4 | 1.0 | 2 × 0 について2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2 だった52 | 1.6 | 1.0 | 2 × 0 について5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2 だった52 | 1.7 | 1.0 | 2 × 0 について5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2 だった52 | 1.8 | 1.0 | 2 × 0 について5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2 だった97 | 2.0 | 1.2 | 2 × 0 について2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3 だった23 | 2.2 | 1.2 | 2 × 0 について2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3 だった50 | 2.4 | 1.2 | 2 × 0 について2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
梱包と輸送
注文ごとに最も厳格な配達スケジュールを満たすことができます.ケーブルの配送の遅延は,プロジェクト全体の遅延とコストの過大に寄与するので,期限の遵守は常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
