商品の詳細:
お支払配送条件:
|
| 定位電圧: | 5.8/10kVまたは6.35/11kV | 導体型: | 鎖状電導体 (2級) |
|---|---|---|---|
| コアマーク: | 番号または色帯 | 蓋のマーク: | インク 印刷 や 彫刻 |
| ドラムの長さ: | 500m または要求に応じて | 外の外装色: | 黒色またはカスタマイズ |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 3コアXLPE断熱電源ケーブル,シングルコアXLPE絶縁電源ケーブル,N2XSY XLPE 断熱電源ケーブル |
||

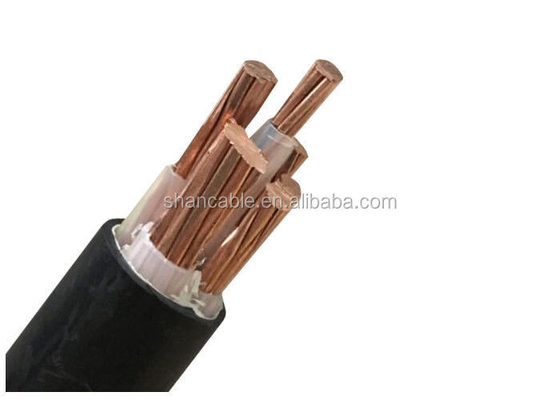

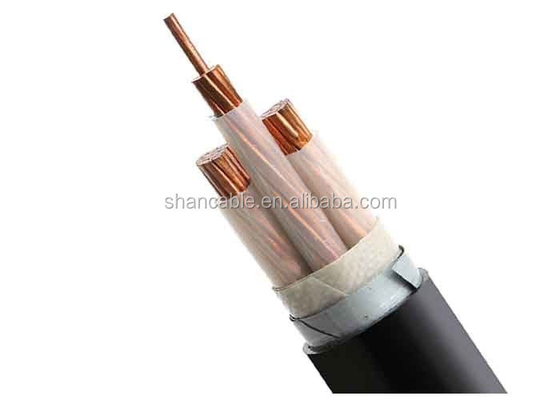

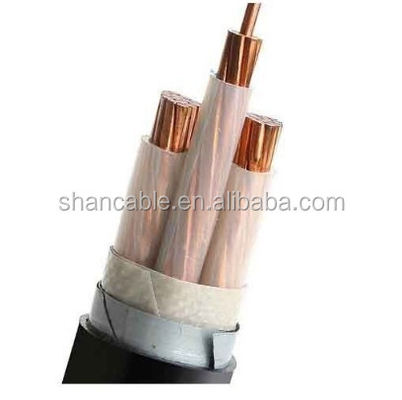

中電圧XLPE絶縁電源ケーブル 単核 / 3コア銅導体XLPE絶縁電源ケーブル N2XSY
XLPE 断熱電源ケーブルの建設:
| 指揮者 | IEC 60228 クラス2 による銅導体 |
| 円形または形状の導体 | |
| 断熱装置 | XLPE (クロスリンクポリエチレン) 90°C,色々な色で選べる |
| メタリックスクリーンオプション | 銅テープまたは銅線を編み込み 選択可能 |
| 蓋 | PVCまたはFR-PVCタイプST2からIEC60502 黒または赤またはカスタマイズ |
技術パラメータ:
| 導体の横断面 | 導演の糸番号/dia | 隔熱厚さ | 蓋の厚さ | オーダーダース | 体重 約 | 最大DC電導体の抵抗 (20°C) | 試験電圧 AC | 現在の格付け | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | オー /km | kV/5分 | 空中に (A) | 土壌 (A) |
| 1 × 25 | 7/2. 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2. 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2. 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2 だった52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2 だった52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24時間 24時間52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 半分の30です52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2 だった52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2 だった52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2 だった52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2 だった97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3 だった23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3 だった50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3 だった20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3 だった75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2. 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2. 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2. 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2 だった52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2 だった52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24時間 24時間52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 半分の30です52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2 だった52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2 だった52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2 だった52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2 だった97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
注文 する こと に 関する 助言
定位電圧
適用基準:IEC/BS/UL/GB
コア数
導体 の サイズ と 構造
断熱装置の種類
装甲式でも装甲式でも装甲品の種類と材料
蓋 の 必要性
ケーブルの長さと梱包の要件
他の要件
技術データ:
定位電圧5.8/10kVまたは6.35/11kV 低電圧
最大電導体温度:正常 (90°C),緊急 (130°C) またはショートカット
5 秒 (250°C) 以上
設置後,ケーブルが固定位置にある場合にのみ,環境温度は0 oC
折りたたみの半径: 装甲なしの単核のケーブルO.Dの20倍
装甲なしのマルチコア用 15xケーブルO.D
装甲付きシングルコア用 15 xケーブルO.D
12 xケーブルO.D 装甲付き多コア
基準:
国際:IEC 60502,IEC 60228 (FR型のみのIEC 60332-3)
中国:GB/T 12706 (FR型のみのGB/T 18380-3)
要求に応じて,BS,DIN,VDE,ICEAなどの他の規格
設置
1設置温度は20°Cを超えない.環境温度は0°C以下である場合は,ケーブルを予熱する必要があります.
2ケーブルの曲がり半径は 8 倍未満でなければならない.
梱包と輸送:
購入注文ごとに 最も厳格な配達スケジュールを満たすことができますケーブルの配送の遅延は,プロジェクト全体の遅延やコストの過大に寄与する可能性があるため,期限を満たすことは常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデッシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
