商品の詳細:
お支払配送条件:
|
| 製品モデル: | ステアアルケーブル | 導体材料: | アルミニウム、Al |
|---|---|---|---|
| 断熱材料: | XLPE | 装甲の種類: | STA |
| 核: | 3コア | 電圧: | MV 15kV |
| 標準化: | IEC、BSは、VDEある | 保証: | 2 年 |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | XLPE適用範囲が広い装甲ケーブルの配線,240mm2適用範囲が広い装甲ケーブルの配線,15kV装甲ワイヤー ケーブル |
||

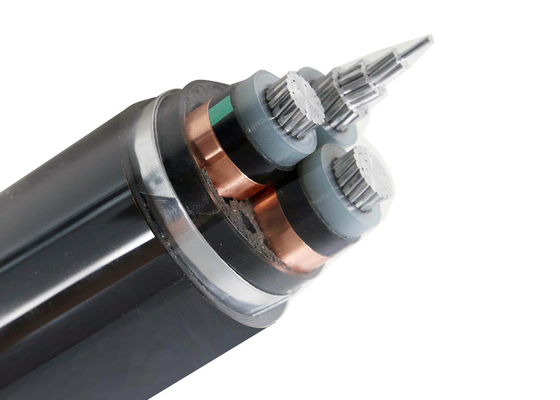

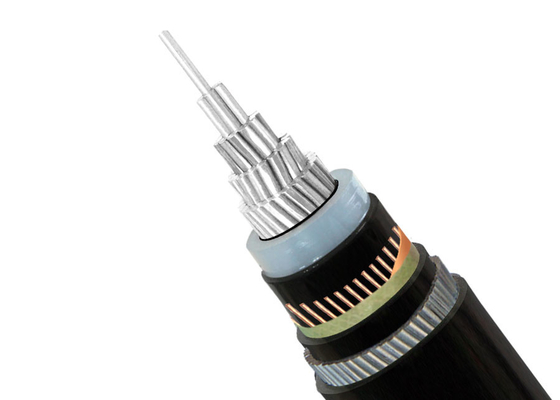

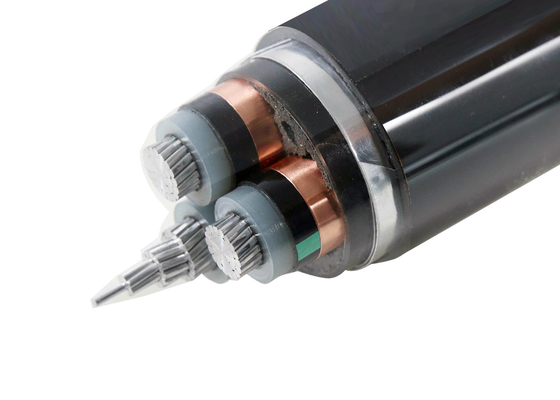

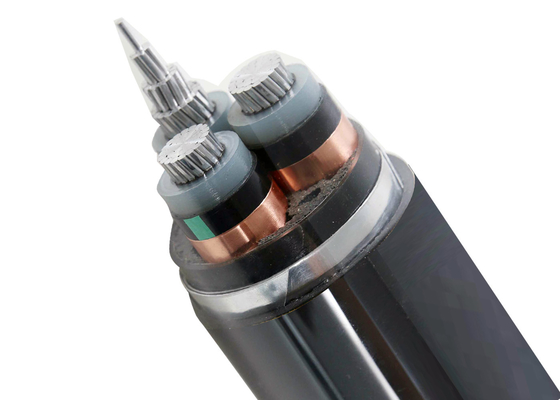

構造:
半導体材料の内層 交差式ポリエチレンから構成されたコア 半導体材料の外層 銅テープのスクリーンフィルラー ストライプ 糸 紙織り物ラップテープエクストルーデッドPVC内面カバー,ガルバनाइズされた鋼テープ装甲,全身カバーポリビニル塩化物 (PVC) またはFR-PVC,PE,LSOH
応用:
トランスフォーマー・ステーション,スイッチ・ブロック,電気発電所,工業施設で使用されます
地面,内外施設,屋外,ケーブル運河,水域における静的適用のための中電圧電源ケーブルケーブルがより重い機械的ストレスや拉伸ストレッチにさらされない条件で.
耐電性損失因子は非常に低く,使用寿命全体にわたって一定であり,XLPE材料の絶妙な保温特性により,半導体材料の内側と外側のスクリーンで長さでしっかりとスプレーされている (単一のプロセスで挤出されている),ケーブルは高い運用信頼性を持っています.
基準:
国際:IEC 60502,IEC 60228, (ZR-YJVについてはIEC 60332-3)32ZR-YJV72単独)
中国:GB/T 12706 (ZR-YJVのGB/T 18380-3)32ZR-YJV72単独)
要求に応じて,BS,DIN,ICEAなどの他の規格
コード名:
YJ:XLPE隔熱装置
L: アルミ導体
V:PVCカバー
32鋼鉄鉄筋装甲3コア
22鋼鉄テープ装甲3コア
72: アルミワイヤ装甲 核1
62鋼筋のテープ装甲 核
ZR: 耐火性
| MV ((11kv 15kv 33kv) 電源ケーブル | ||
| モデルと説明 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | コア番号 | 導体の横断面積 (mm2) |
| xlpe隔熱 | 1コア 3コア | 10 16 25 35 70 95 120 150 185 240 300 400 500 630平方ミリ |
| クーコア | ||
| YJV,N2XSY;PVCで覆われた電源ケーブル | ||
| YJV22 鋼鉄テープ装甲 電源ケーブルはPVCで覆われています | ||
| YJV32,YJV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
| アル・コア | ||
| YJLV,NA2XSY;PVCで覆われた電源ケーブル | ||
| YJLV22 鋼鉄テープ装甲 電源ケーブル | ||
| YJLV32,YJLV42;鋼鉄の電線,PVCで覆われた電源ケーブル | ||
技術データ:
最大電導体温度: 標準温度以下 (90オーC) 緊急事態オーC) 5秒 (250°C) 以上の短回路状態.
環境温度は0オーC 設置後,ケーブルが固定位置にある場合に限ります
折りたたみの半径: 単核のケーブルO.D 15 x
多コア用12xケーブルO.D
| 試験電圧 | 6 / 10 kV | [kV] | 21 / 5 分 |
| 12 / 20kV | [kV] | 42 / 5分 | |
| 18 / 30 kV | [kV] | 63 / 5 分 | |
| 温度範囲 | 動いている | -5°Cから+70°C | |
| 固定 | -20°Cから+70°C | ||
| 動作温度 | 短回路 | °C | 250 |
| 短回路時間 | マックス | [秒] | 5 |
| 曲がる半径 | ミニ | x 直径 | 15 |
| 炎症性 | 標準 | EN 60332-1-2 |
証明書
ISO についてCE,KEMAIECはRoHS,CCC,P3C要求に応じて他の
