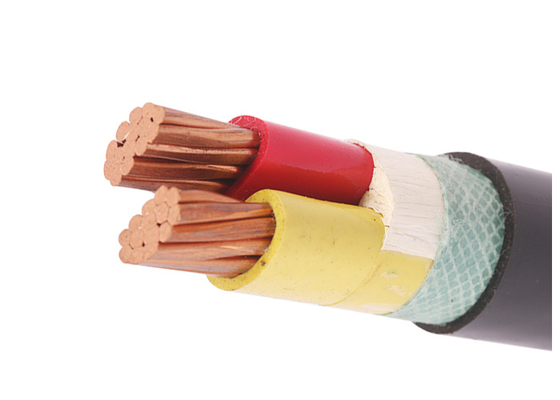

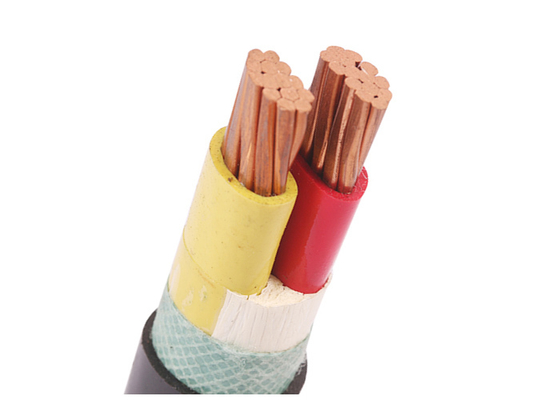

Shenghua 21/35kV XLPE 電源ケーブル 耐磨性 耐磨性 IEC 60502
詳細製品概要
| タイプ: |
XLPEは送電線を絶縁した |
特徴: |
低電圧 |
| コントロール画面:: |
半導体 |
サンプル: |
無料 |
| 断熱材の色: |
黄色い、青い |
アドバンテージ: |
耐摩耗性 |
| 蓋: |
PVCまたはFR-PVC型 ST2からIEC 60502まで,黒 |
スクリーン: |
銅テープ |
| 株式会社: |
シェンフアグループ |
Brand: |
Shケーブル |
| ハイライト: |
21/35kV XLPE電力ケーブル, 化学に耐える電源ケーブル, IEC 60502 XLPEケーブル |
Shenghua 21/35kV XLPE電源ケーブル 磨きと化学反応に耐える (IEC 60502)
| 属性 |
価値 |
| タイプ |
XLPE断熱電源ケーブル |
| 特徴 |
低電圧 |
| 導体画面 |
半導体 |
| サンプル |
自由に |
| 隔熱色 |
黄色 青 |
| 利点 |
耐磨性 |
| 蓋 |
PVCまたはFR-PVC型 ST2からIEC 60502まで,黒 |
| スクリーン |
銅テープ |
| 会社 |
シェンフアグループ |
| ブランド |
Shケーブル |
Shenghua XLPE 絶縁電源ケーブル 21/35kV:他の電源が故障する極端な環境のために設計されています
耐磨性の高い産業地帯や鉱山,沿岸電力網では,ケーブルの耐久性は継続的な運用に直接影響します.Shenghuaの21/35kV XLPE絶縁電源ケーブルは 機械的な磨きに 匹敵しない耐性を 提供していますインドネシアのスラバヤ・スマート・グリッド (2023年以降の失敗はゼロ) のようなプロジェクトで 60カ国以上で実証されています.
なぜ シェンフワ の 磨き に 耐える デザイン は 新しい 基準 を 設定 し ます か
-
肉体 的 な 劣化 に 対し て の 三 層 の 防御
- 指揮者:コンパクト・ストランドアルミニウム (IEC 60228 クラス2) で,90°Cの連続負荷容量を維持しながら,銅と比較して設置コストを40%削減
- 隔熱:ナノ強化XLPEは250°C短回路ピーク (≤5秒) に耐えるし,オゾン/UV分解に耐える
- カーボン:強化されたFR-PVC (IEC 60502 ST2) 3.1mm厚さ (4×400mm2モデル),直接埋葬,岩のバックフィール,管の摩擦に耐えるように設計
-
危険 な 環境 に 関する 極めて 重要 な 安全
- 耐火性:IEC 60332/60754 による煙毒性を減らす病院やトンネルで使用できるハロゲンフリーオプション (LSOH)
- 耐腐食性:XLPE層は塩水,酸,アルカリを中和します
-
設計 に よっ て 効率 的 な エネルギー
- 超低抵抗:4×400mm2モデルでは,0.0778Ω/kmを達成し,業界平均と比較して12-18%のトランスミッション損失を削減
- 最適化された電流:4×185mm2の配置で,地下 (土壌) で305Aを運び,低評価なしで重機械を動かす
高ストレスシナリオにおける技術的優位性
| 適用する |
シェンフワ 解決策 |
性能データ |
| 鉱業 |
鋼製装甲型は岩石に耐える |
曲がり半径 ≤15×OD; 250°Cの短回路容量 |
| 沿岸サブステーション |
塩噴霧に耐えるXLPE + 密封式 |
0.164Ω/km抵抗 (4×185mm2) 90°C連続負荷 |
| 都市地下網 |
FR-PVC 蓋は,方向性ドリル中に損傷を防ぐ |
3.5kV/5min ダエレクトリック試験;設計寿命30年 |
グローバルコンプライアンス&カスタマイズ
- 認証:CE,KEMA,RoHS,BS/DIN/ICEAのオンデマンドテスト
- パーソナライズされたソリューション:甲虫に耐えるコーティング,北極級LSOH (-40°C),地震地帯用のカスタム装甲 (SWA/STA)
シェンフワ の 製造 業界 の リーダーシップ
- スケール:5ISO 9001/14001 認定工場,15,000km/月生産能力
- グローバル・ロジスティックス木製ドラムパッケージ (MOQ 200m); 30%の預金 生産前,70%の預金 発送前
XLPE 断熱電源ケーブル 適用
この製品は,電圧上昇で電源伝送配送ラインで使用されます.化学腐食にも強い耐性があります熱老化や環境へのストレス
XLPE 断熱電源ケーブルの建設
- 指揮者:IEC 60228 によるコンパクトストランドアルミニウム導体,Cl.2
- 隔熱:XLPE (クロスリンクポリエチレン) 90°C
- カーボン:PVCまたはFR-PVC型 ST2からIEC 60502まで,黒
XLPE断熱電源ケーブル規格
- 国際:IEC 60502-1,IEC 60228 について
- 中国:GB/T 12706 (ZR-YJLVのみのGB/T 18380-3)
- その他の規格:要求に応じて BS,DIN,ICEAなど
XLPE断熱電源ケーブルに関する技術データ
- 定数電圧:21/35 ((36) kV
- 最大電導体温度:通常 (90°C),緊急 (130°C) または短回路条件下では,5秒 (250°C) 以上
- 環境温度は0°C,設置後,ケーブルが固定位置にある場合にのみ
- 折りたたみの半径:単核のケーブルO.Dは20 x 複数コアのケーブルO.Dは15 x
XLPE断熱電源ケーブルの仕様
| 導体の横断面 (mm2) |
導体線数/dia (pc/mm) |
隔熱厚さ (mm) |
蓋の厚さ (mm) |
オーダーダース (mm) |
体重 (kg/km) |
最大DC電導体の抵抗 (20°C) (Ω/km) |
試験電圧 AC (kV/5分) |
空気中の電流 (A) |
土壌中の電流値 (A) |
| 4 × 4 |
半分のもの25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
半分のもの76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2. 7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2. 7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2. 10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2 だった52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2 だった52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24時間 24時間52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
半分の30です52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2 だった52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2 だった52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2 だった52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2 だった97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
