商品の詳細:
お支払配送条件:
|
| 電圧: | 0.66/1.14 | 段階: | 16mm2から185mm2 |
|---|---|---|---|
| Conducotor: | 適用範囲が広い銅 | Insualtion: | EPR |
| おおわれる: | CPE | 画面: | 金属スクリーン |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 上海・シェンフア・グループケーブル,金属製のシールドゴム製のシールドケーブル |
||

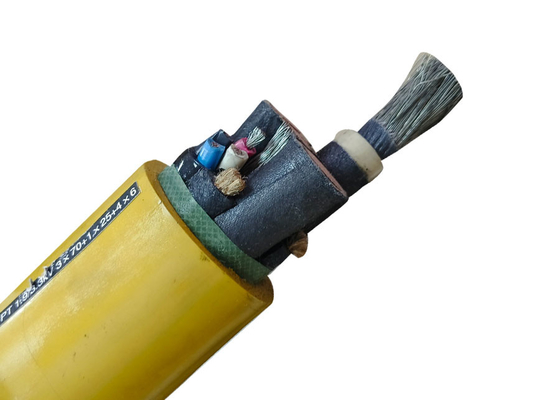

メタリックスクリーニングゴムコーティングケーブル 0.66 / 1.14 KV CE KEMA認証
石炭鉱山の電源: シェンハワの金属製の電線が地下安全に革命をもたらした
メタン爆発や岩石の落下,−40°Cの気温が電気システムを脅かす石炭鉱山では,ケーブルの故障が 30%の事故と高額なダウンタイムを引き起こす.従来の設計は,機械的ストレス下では破裂したり,故障時に有毒な蒸気を放出したりします上海シェンフア・パワー・グループ・ケーブルは CE/KEMA認定の MCP・マイニング・ケーブルで これらの課題を解決しています燃焼阻害性CPEコーティングにより,石炭削り機に爆発防止の電力を供給する0.66/1.14KVで動作するドリルとコンベアヤー
トリプルシールドエンジニアリング エクストリーム・マイニング
防爆スクリーン技術
柔軟性と耐久性:
圧縮耐性と効率性:
ShenghuaのMCPシリーズは:
| モデル | 定位電圧 | コア構成 | 横断面 (mm2) | 断熱抵抗 (MΩ·km) | 温度範囲 |
|---|---|---|---|---|---|
| MCP-0.66/1.14kV | 0.66/1.14kV | 3 段階 + 1 地面 | 35~185 年 | 260 (35mm2) | -40°Cから65°C |
| MCPTJ-0.66/1.44kV | 0.66/1.44kV | 3 段階 + 1 グラウンド + 3 Ctrl | 16~185 年 | 350 (16mm2) | -40°Cから90°C |
| MYP-3.6/6kV | 3.6/6kV | 3 段階 + 1 地面 | 16~185 年 | 740 (50mm2) | -20°Cから65°C |
隔熱:EPR カーブ:CPE 折りたたみの半径:6×ケーブル直径
建設:
導体:柔軟な5級銅導体
インスチュレーション: EPR
スクリーン:銅線 脳スクリーン / 缶詰銅線スクリーン
蓋:CPE
0.66/1.14KV 柔軟性のある金属型シールド鉱山ケーブル (炭割断機用)
1. 使用
このゴムで覆われた柔らかいケーブルは,石炭鉱業で使用されます.
2作業温度
核の許容される作業温度は65°Cである.
黄色い 蓋 の ケーブル は 長く 日光 に 晒さ れる べき で は あり ませ ん.
3モデルと応用
MY-0.38/0.66
ゴムで覆われた移動性柔軟性
鉱山用ケーブル
定位電圧0.38/0.66KV,電源接続
炭鉱機械から
MYP-0.66/1.14
金属製のシールド,ゴム製のシールド
移動可能な柔軟な鉱山ケーブル
定位電圧0.66/1.14KV,電源接続
炭鉱機械から
MC-0.38/066
柔らかいケーブル
炭鉱機械用
定位電圧0.38/0.66KV,電源接続
石炭鉱山機械および類似機器
MCP-0.66/114
カーネーション付き カーネーション付き
炭鉱機械用ケーブル
定位電圧0.66/1.14KV,電源接続
石炭鉱山機械および類似機器
MCPTJ-0.66/1 について44
金属シールド付き監視用 炭鉱用ゴム覆い柔軟ケーブル
定位電圧0.66/1.14KV,電源接続
石炭鉱山機械および類似機器
MZ-0.3/05
柔らかいケーブル
石炭用電気ドリル用
定位電圧0.3/0.5KV,電源接続
石炭用電気ドリル
仕様
| タイプ | 定数電圧 (KV) | コア数 |
名義の十字架 |
||
| 主要ライン | 地球線 | コントロールライン | |||
|
MY について |
0.38/066 | 3 | 1 | - | 4-185 |
| MYP | 0.66 / 114 | 3 | 1 | - | 10から185 |
| MYP | 1.9/33 | 3 | 1 | - | 16~185 年 |
| MYP | 3.6/6 | 3 | 1 | - | 16~185 年 |
| MYP | 6/10 | 3 | 1 | - | 16~185 年 |
| MYP | 8.7/10 | 3 | 1 | - | 16~185 年 |
|
MC |
0.38/066 | 3 | 1 | 3から7 | 16~185 年 |
| MCP | 0.66 / 114 | 3 | 1 | 3 | 35~185 年 |
| MCP | 1.9/33 | 3 | 1 | 3 | 35~185 年 |
|
MCPT |
0.66 / 114 | 3 | 1 | 3 | 16~185 年 |
|
MCPT |
1.9/33 | 3 | 1 | 3 | 16~185 年 |
|
MYPT |
1.9/33 | 3 | 3 | - | 35~185 年 |
|
MYPT |
3.6/6 | 3 | 3 | - | 16~185 年 |
|
MYPT |
6/10 | 3 | 3 | - | 16~185 年 |
|
MYPT |
8.7/10 | 3 | 3 | 3 | 25から185 |
|
MZ |
0.3/05 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/05 | 2〜12 | - | - | 1.0〜6 |
実施基準
1 拡散しない燃焼ケーブルについては,GB12972を実行する.
2 耐火ケーブルについては,MT818を実行する
3 特殊な鉱山ケーブル (横切りの幅が大きく,電圧が高く) の場合は,
企業標準です
| CorexSize について | 定数厚さ | 総直径 (mm) MCPT-0.66/1 について44 |
||||
| 段階 | 固定 | コントロール | 断熱装置 | 蓋 | ミニ | マックス |
| 3x16 | 1x16 | 3×4 | 1.5 | 5 | 35.8 | 38.6 |
| 3×25 | 1x16 | 3×4 | 2 | 5 | 39.7 | 42.9 |
| 3x35 | 1x16 | 3×4 | 2 | 5 | 43.1 | 46.3 |
| 3×50 | 1x25 | 3×4 | 2.2 | 5.3 | 48.5 | 51.8 |
| 3x70 | 1x35 | 3×6 | 2.2 | 5.8 | 55.1 | 58.8 |
| 3x95 | 1x50 | 3×6 | 2.4 | 6.4 | 62.4 | 66.1 |
| 3x120 | 1x50 | 3×10 | 2.6 | 6.9 | 68 | 72.5 |
| 3×150 | 1x70 | 3×10 | 2.6 | 7.3 | 74.5 | 79.5 |
| 3x185 | 1x70 | 3×10 | 2.8 | 7.5 | 80.7 | 86.1 |
| コアタイプ | 定額サイズ | 20°C (MΩ.km) での最小隔離抵抗 | |
| 0.66/1.14KV以上ではない | 1.9/3.3KV | ||
| 段階導体または 補助運転手 |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| コントロールコンダクター | 4.6.10 | 100 | 100 |
