| 段階導体: | アルミニウム | 中性電源: | アルミ合金 |
|---|---|---|---|
| 断熱装置: | XLPE | 定位電圧: | 0.6/1kv |
| 核番号: | 4 | アプリケーション: | 空気電源線 |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | 空気の送電線,盛華電力ケーブル,1 メッセンジャー空中束線 |
||

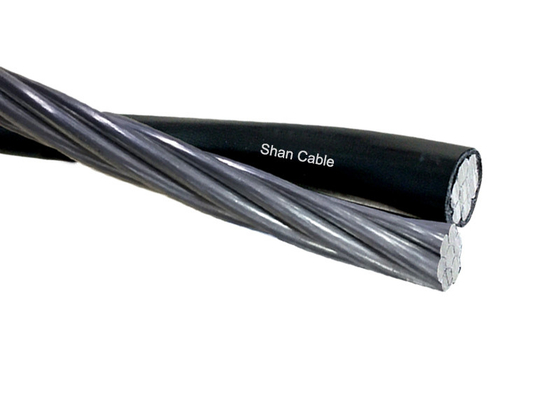

1つのメッセンジャー電源を搭載した空中電源ケーブル
記述
3つの相導体 + 1つのメッセンジャー導体
空中配送線用に設計されたアンテナバンドドケーブルにはAAAC製の中立隔離メッセンジャーがあり,その上に隔離されたアルミ相導線が螺旋回転している.ケーブルは0で評価されています.6/1(1.2) kVで,IEC60502 に適合する.
建設
a) 段階 - 段階導体はH68状態のアルミニウム導体で,圧縮された円状鎖でなければならない.
(b) 中性または伝達 - 中性または伝達電導体はアルミ合金電導で,圧縮された円状の鎖でなければならない.
2隔熱:
段階中性電導体は,ポリエチレン (PE) を隔熱として挤出しなければならない.
仕様表
| 段階導体 | |||||||||||
| 定数横切面面積 | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| コア数 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| ワイヤの最小数 | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| 仮断熱厚さ | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| 隔熱コア直径 | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| 最大20°Cの直流抵抗 | オム/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| 静かな風で電流の指定,環境 | A について | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| 温度=30°C | |||||||||||
| 導体温度=75°C | |||||||||||
| メッセンジャーコンダクター | |||||||||||
| 定数横切面面積 | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| ワイヤの最小数 | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| 仮断熱厚さ | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 隔熱コア直径 | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| 最大20°Cの直流抵抗 | オム/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| 計算された割れ負荷 | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| 完成したケーブル | |||||||||||
| 総直径 | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| ケーブルの重量について | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| パッケージの長さ | m/ドラム | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
注文ごとに最も厳格な配達スケジュールを満たすことができます.ケーブルの配送の遅延は,プロジェクト全体の遅延とコストの過大に寄与するので,期限の遵守は常に最優先事項です.
ケーブルは木製のロール,波紋箱,コイルで供給される.ケーブル端は,水分からケーブル端を保護するためにBOPPセルフアデシブテープと非ヒグロスコピーシールキャップで密封されている.要求されるマークは,顧客の要求に応じて,気象に耐える材料でドラムの外側に印刷されなければならない..
