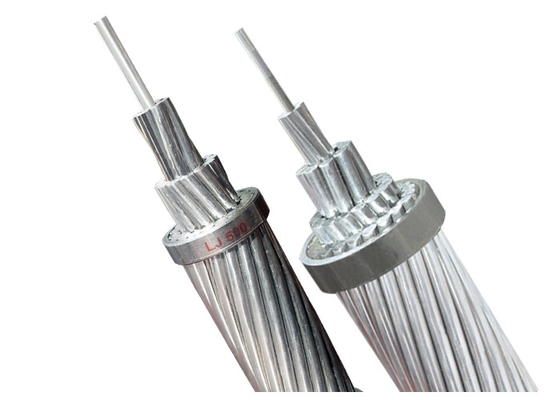

上海申華グループケーブル亜鉛メッキ鋼線 GSW 無被覆導体 送電システム用

亜鉛めっき鋼線 GSW ベア導体 送電システム用

グリッドの復元力をエンジニアリング：極限環境下における上海申華のGSW ACSR導体​​

山岳地帯、海岸線、砂漠を横断する高電圧送電網において、​​導体の耐久性はグリッドの安定性を決定づけます​​。従来のケーブルは、氷の荷重、腐食、機械的ストレスに耐えられず、​​高額な停電を引き起こします。​​上海申華電力集団ケーブル​​は、​​GSW ACSR（亜鉛めっき鋼線アルミ導体鋼心）​​を採用し、​​比類のない強度、耐食性、耐押し出し性能​​を提供するために設計されており、故障が許されない架空送電線に最適です。

​​トリプルレイヤーエンジニアリングの卓越性​​

1. ​​高強度コア​​:

   • 亜鉛めっき鋼線（GSW）コアは、​​最大1,620 MPa​​（超高グレード）の引張強度を実現し、標準的なACSRよりも20％優れており、氷や風の荷重による変形にも耐えます


   • ​​耐押し出し設計​​：亜鉛コーティング（185～290 g/m²）は、沿岸部/工業地帯でのガルバニック腐食を防ぎ、寿命を50年以上延長します





     .

2. ​​最適化された導電性​​:

   • アルミストランド（16.41～765.99mm²）は、​​低DC抵抗​​（例：996.2mm²で0.0334 Ω/km）を保証し、従来の設計と比較して、100kmのラインあたり年間3.2 GWhのエネルギー損失を削減します



3. ​​機械的復元力​​:

   • ​​耐ねじれ性​​：10～16回の完全な360°ねじれ（ASTM A475準拠）に耐え、風の強い回廊での振動減衰に不可欠です


   • ​​氷点下での柔軟性​​：​​-40℃～200℃​​で動作し、予熱により北極圏環境での設置が可能



​​グローバルパワーグリッドの認証​​

申華のGSW ACSRは以下に準拠しています:

• ​​ASTM A475/A231​​：検証済みの引張強度と亜鉛密着性


• ​​IEC 61089 & BS EN 50183​​：耐食性と疲労試験


• ​​DIN 48204​​：欧州UHVプロジェクト（380kV+送電）の認証



​​技術仕様：申華GSW ACSR範囲​​

3つの強度グレード：一般（1,290～1,620 MPa）、高（1,380～1,590 MPa）、超高（1,520～1,620 MPa）

​​重要な用途​​

• ​​極端な気象​​：19/3.81mm GSW ACSR（259.3 kNの強度）は、ヒマラヤの氷結地帯で500mのスパンをサポート


• ​​沿岸ネットワーク​​：7/3.05mm亜鉛層（215 g/m²）は、東南アジアのグリッドで塩害に耐えます


• ​​再生可能エネルギーの統合​​：37/4.09mm導体（581.8 kN）は、1GWの洋上風力発電所を0.0406 Ω/kmの効率で接続します



​​申華が世界の送電プロジェクトを支配する理由​​

• ​​30年以上の専門知識​​：中国の西電東送プロジェクトに15,000km以上のGSW ACSRを供給


• ​​厳格な試験​​：社内ラボで、氷荷重耐久性（-30℃）、振動疲労（5,000万サイクル以上）、クリープ抵抗を検証


• ​​持続可能な製造​​：亜鉛リサイクルプロセスにより、環境への影響を40％削減



仕様

製品の亜鉛めっき鋼線（GSW）は、ACSR（アルミ導体鋼心）導体のコードに使用されます。この業界のリーディングカンパニーである申華が製造するGSWは、優れた機械的特性、最高のコーティング品質、そして美しい表面状態を備えています。
