商品の詳細:
お支払配送条件:
|
| ケーブルタイプ: | h05v-k | 動作温度: | 70℃ |
|---|---|---|---|
| 隔熱色: | どんな色でも | 保証: | 2年 |
| 電圧: | 450/750V | 導体材料: | 銅 Class5 |
| 株式会社: | シェンフアグループ | ブランド: | Shケーブル |
| ハイライト: | KEMA認証の電気ケーブルワイヤ,単核の電気ケーブルワイヤ |
||

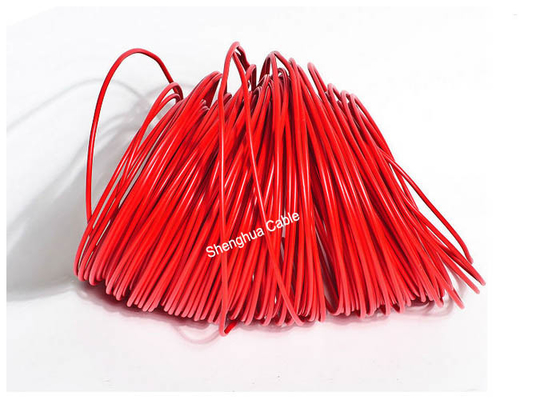

単核電気ケーブルワイヤ 70°C 動作温度 CE KEMA 認証
上海シェンフアケーブル (グループ) 株式会社 (株) は110点で中国2位のケーブルメーカーにランクインしました.年間生産量は5万kmで,ISO認証を受けた工場は21社あります. IEC60227に準拠する単核PVCケーブル (H05V-K/H07V-Kシリーズ) で,比類のない信頼性を提供しています.住宅,商業,産業用建物における固定装置のために設計されたこれらのケーブルは,超低耐性,熱耐性,世界中で重要なインフラストラクチャの電力供給と世界的な安全遵守
主要規格 (H07V-K 450/750Vシリーズ)
| 導体 (mm2) | 最大 DC抵抗 (Ω/km) | 直径 (mm) | 体重 (kg/km) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| 全範囲 0.5mm2から400mm2 |
認証と安全:
1記述:

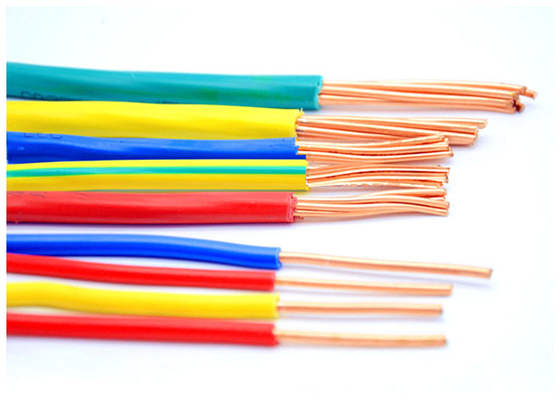

銅導体を持つ単核ケーブル (固体,鎖状または柔軟性) とPVC化合物で隔離されている.ケーブルは,IEC 60227&BS 6004仕様に従って製造されています.
2建設:
- 導体: IEC 60228 1,2 5 6 級の円形銅
- 絶縁: 連続使用のための70°Cまたは85°CのPVC化合物
3用途: 一般用途の固定装置およびパイプに敷かれた建材用ワイヤ
H05V-K
| 導体の名指面積 | 指揮者 | マックス・ドー | 体重 約 | 最大DC電導体の抵抗 (20°C)Ω/km |
| mm2 | mm | mm2 | kg/km | オー /km |
| 0.5 | 1/0だ80 | 2.3 | 8.5 | 36.0 |
| 0.75 (A) | 1/0だ97 | 2.5 | 11.1 | 24.5 |
| 0.75 (B) | 7/0 だった37 | 2.6 | 12.0 | 24.5 |
| 1.0(A) | 半分の"13 | 2.7 | 13.9 | 18.1 |
| 1.0 (B) | 7/0 だった43 | 2.8 | 15.0 | 18.1 |
H07V-K
| 導体の名指面積 | 指揮者 | マックス・ドー | 体重 約 | 最大DC電導体の抵抗 (20°C)Ω/km | ||
| mm2 | mm | mm2 | kg/km | オー /km | ||
| 銅 | アルミニウム | アルミニウム | 銅 | |||
| 1.5 (A) | 半分の"38 | 3.2 | 20.3 | 12.1 | ||
| 1.5 (B) | 7/0 だった52 | 3.3 | 21.6 | 12.1 | ||
| 2.5 (A) | 半分の"78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5 (B) | 7/0 だった68 | 4.0 | 34.8 | 7.41 | ||
| 4 (A) | 半分のもの55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4 (B) | 7/0 だった85 | 4.6 | 50.3 | |||
H07V-K
| 導体の名指面積 | 指揮者 | マックス・ドー | 体重 約 | 最大DC電導体の抵抗 (20°C)Ω/km | ||
| mm2 | mm | mm2 | kg/km | オー /km | ||
| 銅 | アルミニウム | アルミニウム | 銅 | |||
| 6 (A) | 7/0 だった85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6 (B) | 7/1.04 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/1.35 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/1.70 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/2 だった04 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/2 だった52 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2 だった14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2 だった52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2 だった03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2 だった25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2 だった52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/2 だった25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/2 だった52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/2 だった85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
