商品の詳細:
お支払配送条件:
|
| モデルのタイプ: | CU/XLPE/SWA/PVC ケーブル | 定格電圧: | 1kv |
|---|---|---|---|
| 断熱: | XLPE | コンダクター: | CU、銅 |
| 装甲: | SWA の装甲鋼線 | サイズ: | 1~ 630mm2 |
| コア数: | 4 中心 | 外装材料: | ポリ塩化ビニールの PE、LSOH |
| 標準: | IEC/BS/あります/VDE | 保証: | 2年 |
| 試供品: | 利用可能 | ||
| ハイライト: | 装甲送電線,装甲電線 |
||

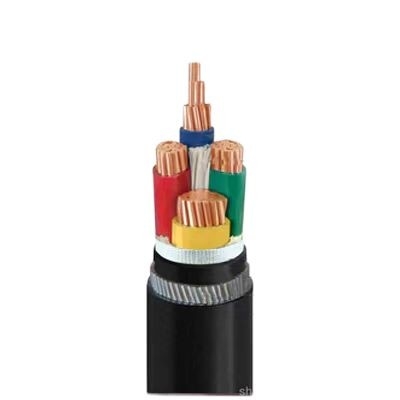

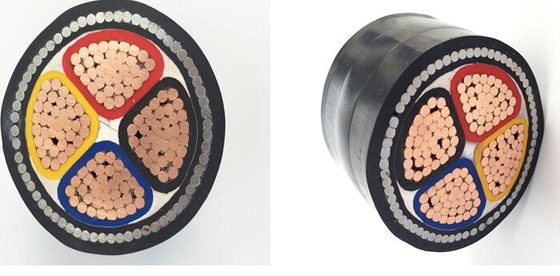

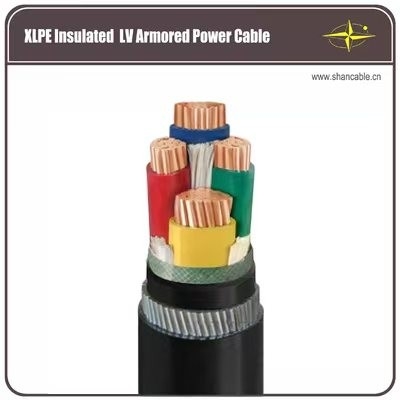

構造
| コンダクター | コンパクトによって座礁させる銅のコンダクター、IEC 60228によるクラス2 |
| 円の固体銅のコンダクター、IEC 60228によるクラス1 | |
| 絶縁材 | XLPE （架橋結合されたポリエチレン） |
| 注入口 | PPの注入口 |
| テープを包むこと | 非編まれる |
| 内部のカバー | 突き出されたポリ塩化ビニール |
| 装甲 | 鋼線 |
| 全面的な外装 |
シロアリ抵抗力があるポリ塩化ビニール |
適用
電圧の送電そして配分ラインのために使用されて35kVで以下に評価しました。ポリ塩化ビニールによって絶縁される送電線によって比較されて、xlpeの送電線は優秀な電気、メカニズムの特徴をだけでなく、自慢します、
熱および老化抵抗力がある、環境の圧力抵抗力があり、化学防蝕、しかしまた簡単
低下を置くことによる構造、ライト級選手、制限無し、および長期に働くことのための高温手当。
標準
インターナショナル:IEC 60502-2、IEC 60228
中国:GB/T 12706.2-2008
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ
評価される電圧:0.6/1kV
最高のコンダクターの温度:常態（90°C）、の下緊急事態（130°C）はまたは以上5 s （250の°C）の状態ショートしません。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0°C、および
最少曲げ半径:単心の非装甲ケーブルのための20のxケーブルO.D
単心の装甲ケーブルのための15のxケーブルO.D
マルチコアの非装甲ケーブルのための15のxケーブルO.D
マルチコアの装甲ケーブルのための12のxケーブルO.D
指定
| Nom。コンダクターの横断面 |
繊維 いいえ/Dia。コンダクターの |
絶縁材の厚さ | 内部のカバーの厚さ | Dia.装甲ワイヤーの | 外装の厚さ | およそO.D。 |
およそ。 重量 |
最高。コンダクター（20 ℃）のD.Cの抵抗 | テストの電圧AC | 現在の評価 | |
| mm2 | pc/mm | mm | mm | （mm） | kg/km | Ω /km | kV/5min | 空気（a） | 土（A） | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036年 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
私達は購入指示書ごとのに従って最も厳密な配信スケジュールに従うことができます。
締切を守ることはケーブルの配達のどの遅れでも全面的なプロジェクトの遅れおよび原価見積超過に貢献できるので最優先常にです。
ケーブルは木の巻き枠、波形箱およびコイルで供給されます。ケーブルの端はBOPPと密封されます
湿気からケーブルの端を保護する自己接着テープおよび非吸湿性のシール・キャップ。
必須の印はドラムの外側で耐候性がある材料と印刷されます
顧客の要求に従って。
