商品の詳細:
お支払配送条件:
|
| コンダクター: | AACかAAAC | 絶縁材: | PEかポリ塩化ビニール |
|---|---|---|---|
| コンダクターの働く程度: | 75℃ | 評価される電圧: | 0.6/1KV |
| イングリッシュホーンいいえ。: | 2,3,4,5 | 適用: | 頭上式の送電線 |
| ハイライト: | 4倍XLPEの送電線,ポリ塩化ビニールはXLPEの送電線を落とす,AAACのコンダクター ポリ塩化ビニールのドロップ・ケーブル |
||

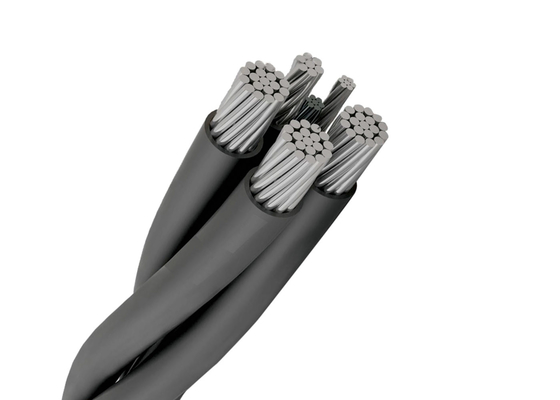

4倍ポリ塩化ビニールはUrd力XLPE電気アルミニウムABCケーブルを落とす
適用
棒から3段階の電源を、供給するのに使用されて通常引き込み口ケーブルへの関係がなされるユーザーのサービス頭部に変圧器を、取付けた。600ボルトまたはより少ない段階の電圧とコンダクターの温度で段階に使用されるためにポリエチレンによって絶縁されたコンダクターのための75°Cか架橋結合されたポリエチレン（XLP）のための90°Cを超過しないのにコンダクターを絶縁した。
構造
コンダクターは集中的に、圧縮された1350-H19アルミニウム座礁する。ポリエチレンかXLPと絶縁されてポリエチレンを架橋結合した。中立メッセンジャーは集中的に座礁させた6201合金である。1つのコンダクターは段階の同一証明のための突き出された隆起部分と製造される。
標準
B-230アルミニウム ワイヤー、電気為に1350-H19。
B-231アルミニウム コンダクターは、同心位置座礁した。
、B-232アルミニウム コンダクター補強される同心の位置座礁させた、上塗を施してある鋼鉄（ACSR）。
同心位置座礁するB-399 6201-T81アルミ合金のコンダクター。
B498アルミニウム コンダクターのためのZinc-Coated鋼鉄中心ワイヤー、鋼鉄は補強した（ACSR）。
4倍サービス ドロップ・ケーブルはANSI/ICEA S-76-474のすべての適当な条件を満たすか、または超過する。
注:
指名サイズは次のとおりである:多のXLR 75°Cのための90°Cの6201.Conductor温度のためのASTMB-399ごとの同等の抵抗のACSR 6/1の直径の等量そしてAAC;40°Cの周囲温度;放射率0.9;日曜日の2ft。/sec/wind。コンダクターのサイズによって現在のampacityを定めるためには、ザ・ナショナルの電気コード、最新版に相談しなさい
| 中心および横断面の数 | コンダクターの形 | コンダクターの直径 | わずかな絶縁材の厚さ | 絶縁材上の直径 | わずかな厚さの外装 | 外の直径（およそ） | 曲げ半径（min.） | 重くしなさい（およそ） |
| （およそ） | （およそ） | |||||||
| mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
