評価される電圧: | 0.6/1KV | 製造業者: | 上3の中国ケーブルの製造業者 |
---|---|---|---|
断面区域: | 70 Sqmm | アウターシースカラー: | 黒いまたは要求によって |
中心の印: | 数かカラー ストリップ | ケーブルの印: | インク印刷か浮彫りになること |
ハイライト: | 70Sqmm XLPEは送電線を絶縁した,浮彫りになるXLPEは送電線を絶縁した,同心のコンダクターのxlpeの送電線 |

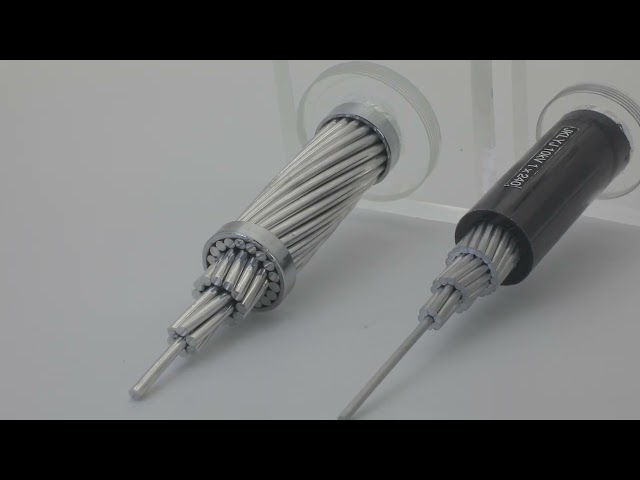

70のスクエアmmの同心のコンダクターXLPEは送電線Eco友好的なYJV N2XCYを絶縁した
適用:XLPEは評価される電圧0.6/1KVで電力配分および送電線としてケーブルを使用される絶縁した。
構造:
コンダクター | IEC 60228のクラス2による銅のコンダクター |
円か定形コンダクター | |
適用範囲が広いコンダクター(任意クラス5)。 | |
絶縁材 | 多くの90℃で評価されるXLPE (架橋結合されたポリエチレン)任意色 |
任意金属スクリーン | 任意銅にテープまたは銅線の編むこと |
外装 | ポリ塩化ビニールまたはFR-PVCのタイプST2へのIEC 60502、黒または赤またはカスタム化 |
命令の助言
評価される電圧
適用標準:IEC/BS/UL/GB
中心の数
コンダクターのサイズ及び構造
タイプの絶縁材
装甲かunarmored。装甲なら、装甲タイプ及び材料
外装の条件
ケーブル及びパッキングの条件の長さ
他の条件
技術的なデータ:評価される電圧:0.6/1kV低電圧
最高のコンダクターの温度:常態(90℃)の下、緊急事態(130℃)または5つ以下のs (250℃)の状態をショートさせるため。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および
最少曲げ半径:装甲なしの単心のための20のxケーブルO.D
装甲のない多中心のための15のxケーブルO.D
装甲との単心のための15のxケーブルO.D
装甲との多中心のための12のxケーブルO.D
標準:国際:IEC 60502、IEC 60228、(FRタイプの唯一のためのIEC 60332-3)
中国:GB/T 12706、(FRタイプの唯一のためのGB/T 18380-3)
要望に応じてBS、DIN、VDEおよびICEAのような他の標準
取付け
1. 設置温度は20℃に周囲温度が0℃より低ければ、ケーブル予備加熱されるべきであるべきではない。
2。ケーブルの曲げ半径は8回以下べきではない。
3。取付けの後で、ケーブルは15minのための立場の電圧テストとべきである。3.5kv D.C.
技術的な変数:
Nom。コンダクターの横断面 | 絶縁材の厚さ | 外装の厚さ | およそO.D。 | Approx.Weight | 最高。コンダクター(20 ℃)のD.Cの抵抗 | テストの電圧AC | 現在の評価 | |
mm2 | mm | mm | (mm) | kg/km | Ω /km | kV/5min | 空気(a) | 土(A) |
1つの× 70 | 1.1 | 1.4 | 14.0 | 770 | 0.268 | 3.5 | 230 | 270 |
2 × 70 | 1.1 | 1.8 | 21.0 | 1872 | 0.268 | 3.5 | 200 | 225 |
3 × 70 | 1.1 | 1.8 | 26.0 | 2280 | 0.268 | 3.5 | 200 | 225 |
4 × 70 | 1.1 | 1.8 | 27 | 2928 | 0.268 | 3.5 | 200 | 225 |
5× 70 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
3 × 70+ 1の× 35 | 1.1 | 1.9 | 28 | 2585 | 0.268 | 3.5 | 200 | 225 |
4 × 70+ 1の× 35 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
パッキングおよび出荷:私達は購入指示書ごとのに従って最も厳密な配信スケジュールに従うことができる。締切を守ることは全面的なプロジェクトの遅れおよび原価見積超過にケーブルの配達のあらゆる遅れとして最優先できる常に貢献である。
ケーブルは木の巻き枠、波形箱およびコイルで供給される。ケーブルの端はBOPPの自己接着テープおよびnon-hygroscopicシール・キャップによって湿気からケーブルの端を保護するために密封される。必須の印は顧客の要求に従ってドラムの外側で耐候性がある材料と印刷される。
販売後サービス
私達はの上海ShenghuaケーブルのグループR & Dおよび製造ケーブルおよびワイヤーを専門にする。私達はISO9001を渡した:2008企業の管理の全プロセスをカバーする国際的な品質システムの証明(ZDHY)。広範囲の品質管理システムは場所にプロダクトが国際規格に合うことを保障するために入った。私達の主義は次のとおりである:セットアップされた最高位企業、一流プロダクト、優秀なサービスおよび有名なブランド。「信頼できるプロダクトをユーザーに与えるために専用されている品質保証によって」常にである質へ私達の責任従いなさい。私達の会社のプロダクトはPICC (People's中国のInsurance Companyの)によって保証される。さらに、私達は次として特定の保証を提供する:
私達が契約で指定された保証期間の条件に従うという1.We保証。
2. 私達はこの指定の下で商品が最新か現在のモデルの新しい、未使用、であること製造され。私達が選ばれれば、私達は契約の条件に従って商品を厳しく供給する。
3. 保証は商品の後の12かの(12)月、か部分のために有効に残る
それから場合によっては、に渡され、最終仕向地で受け入れられた
SCCで、または左舷からの郵送物の日付後の18かの(18)月間示されるまたは
どの期間が先に完了する、生産国のローディングの場所。
4. 保証期間の間に購入者は文書による形態のまたは代理店による製造業者に商品の質に問題があれば直接宣言するかもしれない。製造業者は適当な時間以内に修理か取り替えをし、これに関してすべての費用に耐える。
