タイプ: | 架橋ポリエチレン絶縁電力ケーブル | 断熱: | XLPE (架橋結合されたポリエチレン) |
---|---|---|---|
サンプル: | 試供品および貨物は集まります | 絶縁材色: | 、黄色い赤い、青い |
Advanatage: | 優秀な電気 | 外装: | 黒いポリ塩化ビニールまたはFR-PVCのタイプST2へのIEC 60502 |
ハイライト: | 架橋ポリエチレン絶縁ケーブル,架橋ポリエチレンは、ケーブルの絶縁 |

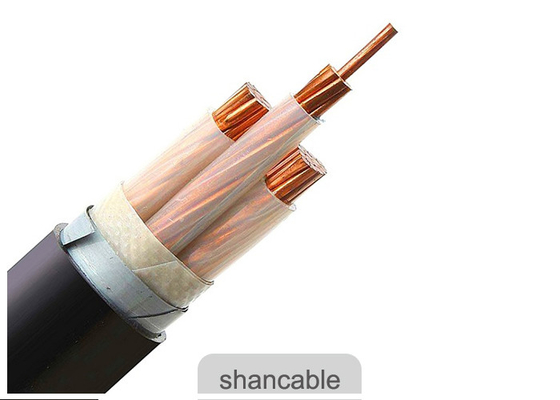

0.6/1kV XLPEによって絶縁される送電線屋内でそして屋外に優秀な電気
XLPEによって絶縁される送電線の使用法
屋内でそして屋外に置くことのため。取付けの間にある特定の牽引、しかし外的ではない機械力に耐えることできる。磁気管の単心ケーブルを置くことは許可されません。
XLPEによって絶縁される送電線の構造
コンダクター:銅のコンダクター、IEC 60228によるCl.2
絶縁材:90 OCで評価されるXLPE (架橋結合されたポリエチレン)
内部外装:黒いポリ塩化ビニールのタイプST2へのIEC 60502
装甲タイプ:二重鋼鉄テープ装甲
外装:黒いポリ塩化ビニールまたはFR-PVCのタイプST2へのIEC 60502
XLPEによって絶縁される送電線の標準
インターナショナル:IEC 60502-1、IEC 60228、
中国:GB/T 12706、(ZR-YJVだけのためのGB/T 18380-3)
要望に応じてBS、DINおよびICEAのような他の標準
XLPEによって絶縁される送電線の証明書
セリウム、RoHS、KEMAおよびより多くの他依頼により
商業項目:MOQ:200m
支払の言葉:生産の前の30% T/T、配達の前の70% T/T
パッキング:木の鉄のドラム
XLPEによって絶縁される送電線の指定
Nom。コンダクターの横断面 | 繊維のいいえ/Dia。コンダクターの | 絶縁材の厚さ | 鋼鉄テープ厚さ | 外装の厚さ | およそO.D。 |
およそ。 重量 |
最高。コンダクター(20 ℃)のD.Cの抵抗 | テストの電圧AC | 現在の評価 | |
mm2 | pc/mm | mm |
mm |
mm | (mm) | kg/km | Ω /km | kV/5min | 空気(a) | 土(A) |
3 × 4 | 1/2.25 | 0.7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
3 × 6 | 1/2.76 | 0.7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
3 × 10 | 7/1.38 | 0.7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
3 × 16 | 7/1.78 | 0.7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
3 × 25 | 7/2.14 | 0.9 | 2x0.2 | 2.0 | 25.0 | 1371 | 0.727 | 3.5 | 105 | 125 |
3 × 35 | 7/2.52 | 0.9 | 2x0.2 | 2.0 | 27.0 | 1724 | 0.524 | 3.5 | 125 | 155 |
3 × 50 | 10/2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 0.387 | 3.5 | 160 | 185 |
3 × 70 | 14/2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0.268 | 3.5 | 200 | 225 |
3 × 95 | 19/2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 0.193 | 3.5 | 245 | 270 |
3 × 120 | 24/2.52 | 1.2 | 2x0.5 | 2.5 | 42.0 | 4642 | 0.153 | 3.5 | 285 | 310 |
