商品の詳細:
お支払配送条件:
|
| コンダクター: | アルミニウム コンダクター | カスタム: | はい |
|---|---|---|---|
| 応用分野: | 電力配分および伝達 | 絶縁材色: | 、黄色い赤い、青い |
| 作動の臨時雇用者: | 90 度 | 外装: | 黒いポリ塩化ビニールまたはFR-PVCのタイプST2へのIEC 60502 |
| ハイライト: | 架橋ポリエチレン絶縁ケーブル,架橋ポリエチレンは、ケーブルの絶縁 |
||

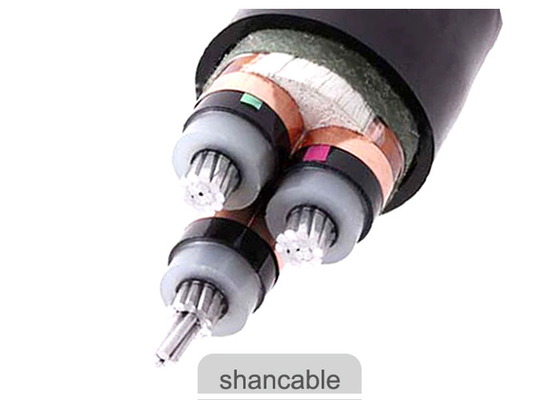

習慣のXLPEによって絶縁される送電線の電力配分および伝達
XLPEによって絶縁される送電線力の紹介
XLPEによって絶縁される送電線力にだけでなく、優秀な電気がの機械特性ありますが、また化学corrasion、熱老化および環境ストレスに対して強力な抵抗があります。ltsはです簡単構成します。長期実用温度は90" C.ltで、使用してが便利norestrictionofの別のレベルと置くことができますです。
XLPEによって絶縁される送電線力の適用
屋内でそして屋外に置くことのため。取付けの間にある特定の牽引、しかし外的ではない機械力に耐えることできる。磁気管の単心ケーブルを置くことは許可されません。
標準
インターナショナル:IEC 60502-2、IEC 60228、
中国:GB/T 12706、（ZR-YJVだけのためのGB/T 18380-3）
要望に応じてBS、DINおよびICEAのような他の標準
技術的なデータ
評価される電圧:8.7/15kV
最高のコンダクターの温度:正常の下で（90 OC）、緊急事態（130OC）はまたは5つ以下のs （250℃）の状態をショートさせません。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および
最少曲げ半径:単心のための20のxケーブルO.D
多中心のための15のxケーブルO.D
証明書
セリウム、RoHS、KEMAおよびより多くの他依頼により
商業項目:MOQ:200m
支払の言葉:生産の前の30% T/T、配達の前の70% T/T
パッキング:木の鉄のドラム
XLPEによって絶縁される送電線力の指定
| Nom。コンダクターの横断面 | 繊維のいいえ/Dia。コンダクターの | 絶縁材の厚さ | 外装の厚さ | およそO.D。 |
およそ。 重量 |
最高。コンダクター（20 ℃）のD.Cの抵抗 | テストの電圧AC | 現在の評価 | |
| mm2 | pc/mm | mm | mm | （mm） | kg/km | Ω /km | kV/5min | 空気（a） | 土（A） |
| 3 × 25 | 7/2.14 | 4.5 | 2.4 | 46.0 | 2072年 | 1.2 | 30.5 | 95 | 100 |
| 3 × 35 | 7/2.52 | 4.5 | 2.6 | 48.0 | 2334 | 0.868 | 30.5 | 115 | 120 |
| 3 × 50 | 10/2.52 | 4.5 | 2.7 | 51.0 | 2598 | 0.641 | 30.5 | 135 | 140 |
| 3 × 70 | 14/2.52 | 4.5 | 2.8 | 55.0 | 2895 | 0.443 | 30.5 | 170 | 170 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 3462 | 0.32 | 30.5 | 205 | 210 |
| 3 × 120 | 24/2.52 | 4.5 | 3.0 | 61.0 | 3888 | 0.253 | 30.5 | 235 | 235 |
| 3 × 150 | 30/2.52 | 4.5 | 3.1 | 64.0 | 4416 | 0.206 | 30.5 | 270 | 260 |
| 3 × 185 | 37/2.52 | 4.5 | 3.2 | 68.0 | 4935 | 0.164 | 30.5 | 310 | 300 |
| 3 × 240 | 48/2.52 | 4.5 | 3.4 | 73.0 | 5712 | 0.125 | 30.5 | 370 | 345 |
| 3 × 300 | 61/2.52 | 4.5 | 3.5 | 77.0 | 6577 | 0. 1 | 30.5 | 420 | 390 |
| 3 × 400 | 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 |
私達は設計してもいく、特別なXLPEケーブルをthecustomersによって、重いセクション切られた別のコンダクターのような、水抵抗は必要なに従って製造するために、他の標準シロアリを、守りますマウスを、等守ります。
