密集したXLPEはポリ塩化ビニールによっておおわれたケーブルの外の半伝導性の層を絶縁しました

中国 密集したXLPEはポリ塩化ビニールによっておおわれたケーブルの外の半伝導性の層を絶縁しました サプライヤー

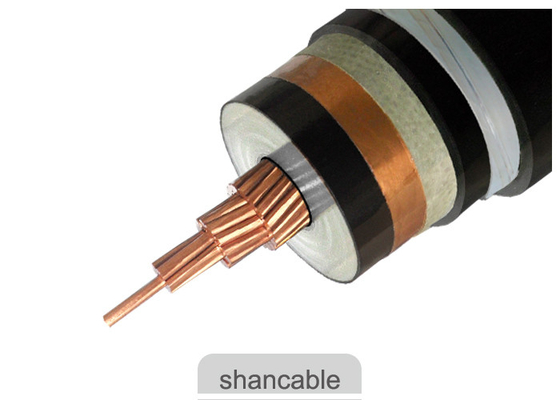

大画像 :  密集したXLPEはポリ塩化ビニールによっておおわれたケーブルの外の半伝導性の層を絶縁しました

商品の詳細:

起源の場所: 上海中国
ブランド名: SHAN CABLE
証明: KEMA/CE/ISO/TUV/RoSH
モデル番号: ZR-YJV22-6/10KV

お支払配送条件:

最小注文数量: 800Meter
価格: USD 6.25-29.99/M
パッケージの詳細: 木のドラム
受渡し時間: 10日
支払条件: L/C、T/T、
供給の能力: 100KM/week
Contact Now
詳細製品概要
コンダクター: 断熱: XLPE
曲げ: 15XO.D サンプル: 無料
絶縁材色: 、黄色い赤い、青い 作動の臨時雇用者: 90 度
外装: ZR-PVCのタイプST2へのIEC 60502

3つの中心の銅のコンダクターXLPEは中型の電圧11kV送電線を絶縁しました





構造



コンダクター:座礁させた銅のコンダクター、IEC 60228によるCl.2を密集させて下さい

コンダクター スクリーン:半導体

絶縁材:90 OCで評価されるXLPE (架橋結合されたポリエチレン)

絶縁材スクリーン:半導体

スクリーン:銅テープ

外装:黒いポリ塩化ビニールまたはFR-PVCのタイプST2へのIEC 60502





記号名:

YJ:XLPEの絶縁材
V:ポリ塩化ビニールの外装
32:armoring鋼線
22:armoring鋼鉄テープ
72:アルミニウム ワイヤーarmoring-1中心
62:ステンレス鋼テープarmoring-1中心
ZR:抵抗力がある炎





適用


屋内でそして屋外に置くことのため。取付けの間にある特定の牽引、しかし外的ではない機械力に耐えることできる。磁気管の単心ケーブルを置くことは許可されません。





標準

インターナショナル:IEC 60502、IEC 60228
中国:GB/T 12706
要望に応じてBS、DINおよびICEAのような他の標準


技術的なデータ:


評価される電圧:6/10kV

最高のコンダクターの温度:正常の下で(90 OC)、緊急事態(130OC)はまたは5つ以下のs (250℃)の状態をショートさせません。

Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0 OC、および

最少曲げ半径:単心のための20のxケーブルO.D

多中心のための15のxケーブルO.D



Nom。コンダクターの横断面 繊維のいいえ/Dia。コンダクターの 絶縁材の厚さ 内部外装の厚さ Dia.装甲ワイヤーの 外装の厚さ およそO.D。

およそ。

重量

最高。コンダクター(20 ℃)のD.Cの抵抗 テストの電圧AC 現在の評価
mm2 pc/mm mm mm mm mm (mm) kg/km Ω /km kV/5min 空気(a) 土(A)
3 × 50 10/2.52 8 1.8 3.15 3.5 80.0 9376 0.387 63 175 180
3 × 70 14/2.52 8 1.8 3.15 3.6 84.0 10426 0.268 63 220 220
3 × 95 19/2.52 8 1.8 3.15 3.7 87.0 11475 0.193 63 255 265
3 × 120 24/2.52 8 1.8 3.15 3.8 90.0 12598 0.153 63 290 300
3 × 150 30/2.52 8 1.8 3.15 3.9 93.0 13855 0.124 63 330 340
3 × 185 37/2.52 8 1.8 3.15 4.0 96.0 15233 0.0991 63 435 380
3 × 240 48/2.52 8 2.0 3.15 4.2 102.0 17481 0.0754 63 495 435
3 × 300 61/2.52 8 2.0 3.15 4.4 107.0 19731 0.0601 63 565 485
3 × 400 61/2.97 8 2.0 3.15 4.6 114.0 23422 0.0470 63 640 520




密集したXLPEはポリ塩化ビニールによっておおわれたケーブルの外の半伝導性の層を絶縁しました
